VR 404 ENGLISH
TECHNICAL DATA
POWER SUPPLY 11 ÷ 15 VDC
IDLING CURRENT 1 A
MAX ABSORPTION (Nominam Pwr) 27 A
CONT. NOMINAL POWER (Tol. +10%; -5%)
4 ch x 4 Ohms; 0.3% THD; 12 VDC 35 W (RMS)
CONT. POWER (4 ch x 4 Ohms; 13.8 VDC) 45 W (RMS)
CONT. POWER (4 ch x 2 Ohms; 13.8 VDC) 65 W (RMS)
CONT. POWER (2 ch x 4 Ohms; 13.8 VDC) bridge 130 W (RMS)
THD DISTORTION (1 KHz; 90% Nominal Pwr) 0.04 %
BANDWIDTH (-3 dB; Nominal Pwr) 3 Hz ÷ 75 KHz
DAMPING FACTOR (4 Ohms) 140
RISE TIME 4 µS
SIGNAL / NOISE RATIO 102 dBA
INPUT SENSITIVITY 0.15 V ÷ 1.5 VRMS
INPUT IMPEDANCE 15 KOhms
LOAD IMPEDANCE stereo 8; 4; 2 Ohms
mono 8; 4 Ohms
PREAMPLIFIED BY-PASS OUTPUTS GAIN 0 dB
REMOTE IN 3 ÷ 15 VDC
REMOTE OUT 12 VDC
MUTE IN 3 ÷ 15 VDC
MUTE OUT 12 VDC
CHANNELS NUMBER 2 - 3 - 4
A MONO CHANNELS SELECTABLE (ON - OFF)
B MONO CHANNELS SELECTABLE (ON - OFF)
B MIXED MONO L + R CHANNELS SELECTABLE (ON - OFF)
SINGLE/DUBLE STEREO INPUT SELECTABLE
SELECTABLE AND ADJUSTABLE AMBIENT EQUALIZER ON - OFF
DIMENSIONS (WxHxD) 257 x 57 x 260 mm (10.12 x 2.24 x 10.24 inch)
VR 404 ITALIANO
DATI TECNICI
ALIMENTAZIONE 11 ÷ 15 VDC
ASSORBIMENTO A VUOTO 1 A
ASSORBIMENTO MAX (Pot. Nominale) 27 A
POTENZA NOMINALE CONT. (Toll. +10%; -5%)
4 ch x 4 Ohm; 0,3% THD; 12 VDC 35 W (RMS)
POTENZA CONTINUA (4 ch x 4 Ohm; 13,8 VDC) 45 W (RMS)
POTENZA CONTINUA (4 ch x 2 Ohm; 13,8 VDC) 65 W (RMS)
POTENZA CONTINUA (2 ch x 4 Ohm; 13,8 VDC)Bridge 130 W (RMS)
DISTORSIONE THD (1 KHz; 90% Pot. nominale) 0,04 %
BANDA PASSANTE (-3 dB; Pot. nominale) 3 Hz ÷ 75 KHz
FATTORE DI SMORZAMENTO (4 Ohm) 140
TEMPO DI SALITA 4 µS
RAPPORTO SEGNALE / RUMORE 102 dBA
SENSIBILITA' D'INGRESSO 0,15 V ÷ 1,5 VRMS
IMPEDENZA D'INGRESSO 15 KOhm
IMPEDENZA DI CARICO stereo 8; 4; 2 Ohm
mono 8; 4 Ohm
GUADAGNO USCITE PREAMPLIFICATE BY-PASS 0 dB
REMOTE IN 3 ÷ 15 VDC
REMOTE OUT 12 VDC
MUTE IN 3 ÷ 15 VDC
MUTE OUT 12 VDC
NUMERO CANALI 2 - 3 - 4
CANALI A MONO SELEZIONABILE (ON - OFF)
CANALI B MONO SELEZIONABILE (ON - OFF)
CANALI B MIXED MONO L + R SELEZIONABILE (ON - OFF)
SINGOLO / DOPPIO INGRESSO STEREO SELEZIONABILE
AMBIENT EQUALIZER VARIABILE E SELEZIONABILE ON - OFF
DIMENSIONI (BxAxL) 257 x 57 x 260 mm
VR 404 - VR 404 XR

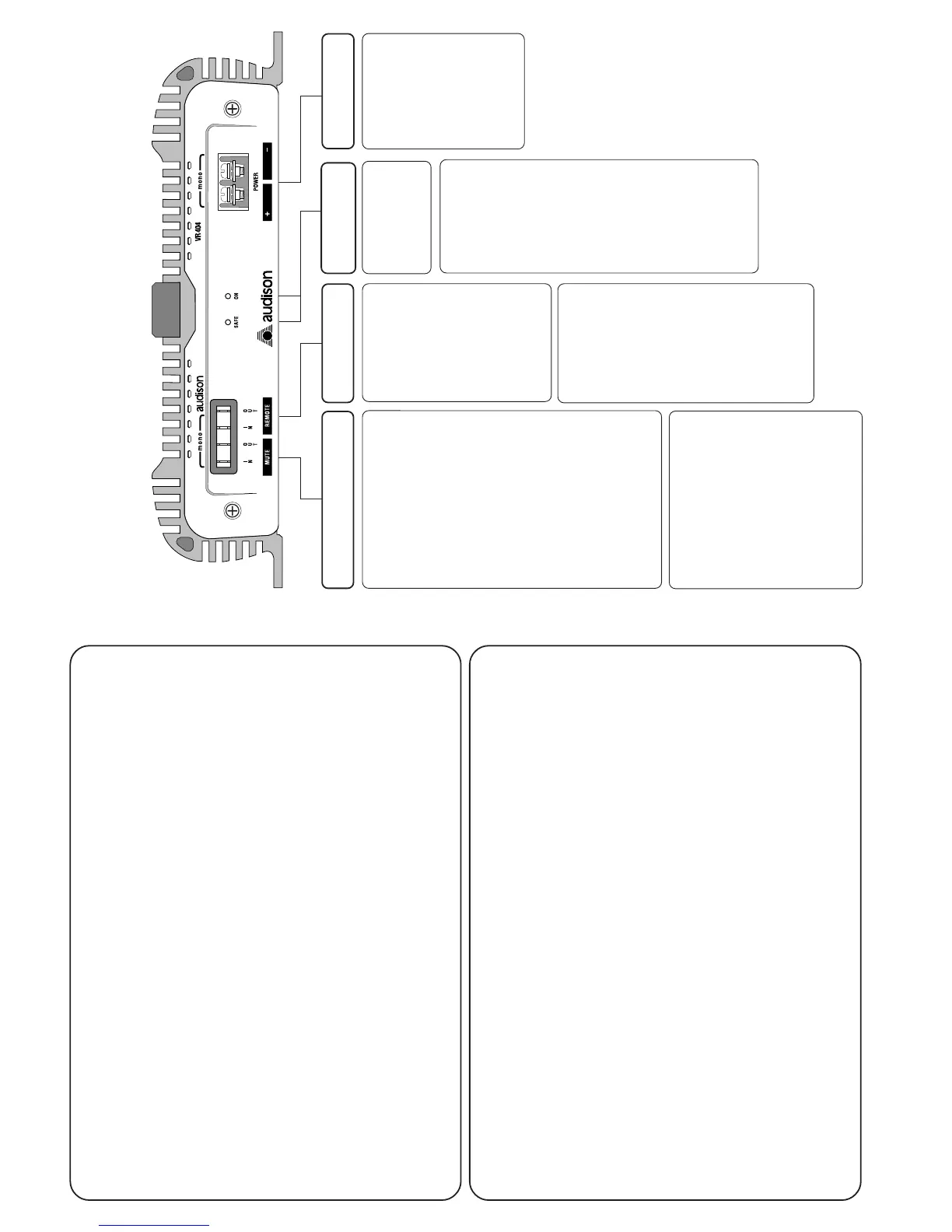

CONNEXIONS ET FONCTIONS
Tableau Postérieur
MUTE
REMOTE
INDICATEURS
LUMINEUX
IN
Réglage d’activation
pour l’amplificateur
provenant de l’auto-
radio (ou de toute
autre source avec une
sortie pour le “remo-
te” des amplifica-
teurs).
Le voltage appliqué
doit être entre 3 et 15
VDC.
BORNES
D'ALIMENTATION
POWER
Borne d’entrée pour
l’alimentation de
l’amplificateur.
Connecter le positif
et le négatif de la
batterie avec les
polarités indiquées.
Le voltage doit être
entre 11 et 15 VDC.
ON
Il indique que l’am-
plificateur est
activé.
OUT
Sortie destinée aux autres am-
plificateurs du système de re-
production.
Elle doit être connectée au
MUTE IN de l’amplificateur
suivant pour permettre la mise
en silence simultanée de tous les
amplificateurs connectés en
cascade. Le voltage disponible
sur cette sortie est de 12 VDC
avec un courant de 5 mA.
OUT
Sortie destinée aux
autres amplificateurs
du système de repro-
duction.
Elle doit être con-
nectée au REMOTE
IN de l’amplificateur
suivant pour permet-
tre l’activation simul-
tanée de tout le
système.
Le voltage disponi-
ble sur cette sortie est
de 12 VDC avec un
courant de 250 mA.
SAFE
Il indique l’ inter-
vention des protec-
tions: surchauffe
(max 80 °C) ou ano-
malies de sortie
(présence d’un
courant continu,
court-circuit ou im-
pédance de charge
très basse).
L’intervention des
protections rend
l’amplificateur
inopérant.
Mettre l’amplifica-
teur en position
OFF, éliminer le
problème et remet-
tre en position ON.
IN
Réglage d’entrée provenant de
l’autoradio (ou toute autre source
avec une sortie pour le “mute”
de l’amplificateur).
Il est spécialement destiné à étre
connecté à la sortie mute d’un
téléphone mobile. L’amplifica-
teur est mis “sous silence” à
l’arrivée d’un appel; à la fin de
l’appel l’appareil réactive la re-
production musicale.
Il peut être connecté à la sortie
MUTE OUT de l’amplificateur
précédent pour obtenir une mise
en silence simultanée de tous les
amplificateurs connectés en
cascade. Le voltage doit être
entre 3 et 15 VDC.
