BEDIENUNG OPERATION
EIN/AUS SCHALTER
Master und Slave Lautsprecher haben je einen 2–stufigen
Netzschalter :
POSITION I : STANDBY oder EIN
POSITION O : AUS
POSITION I
Das Gerät ist eingeschaltet und kann mit der Fernbe-
dienung auf STANDBY und ON umgeschaltet werden. Im
Standby Betrieb ist das Gerät zwar am Netz angeschlossen
aber alle Audioschaltungen und die Audio Netzteile sind
ausgeschaltet (Standby Stromverbrauch < 0,5 Watt).
POSITION 0
Die Stromversorgung des Lautsprechers ist ganz abge-
schaltet. Zum Ausschalten kann der Netzschalter oder
ein externer Schalter (z.B. Steckerleiste) benutzt werden.
Bei längerer Abwesenheit sollten die Systeme ausgeschal-
tet und vom Netz getrennt werden. Unbedingt auch die
„Sicherheitshinweise“ in dieser Bedienungsanleitung lesen.
Das beiliegende Netzkabel an der Kaltgerätebuchse
anschließen. Alternativ können auch andere hochwertige
Netzkabel mit Kaltgerätestecker verwendet werden.
Der Betriebszustand wird durch die LED an der Vorder-
seite des Lautsprechers angezeigt:
LED AN: Gerät eingeschaltet
LED BLINKT: Gerät im Standby
LED AUS: Gerät ausgeschaltet

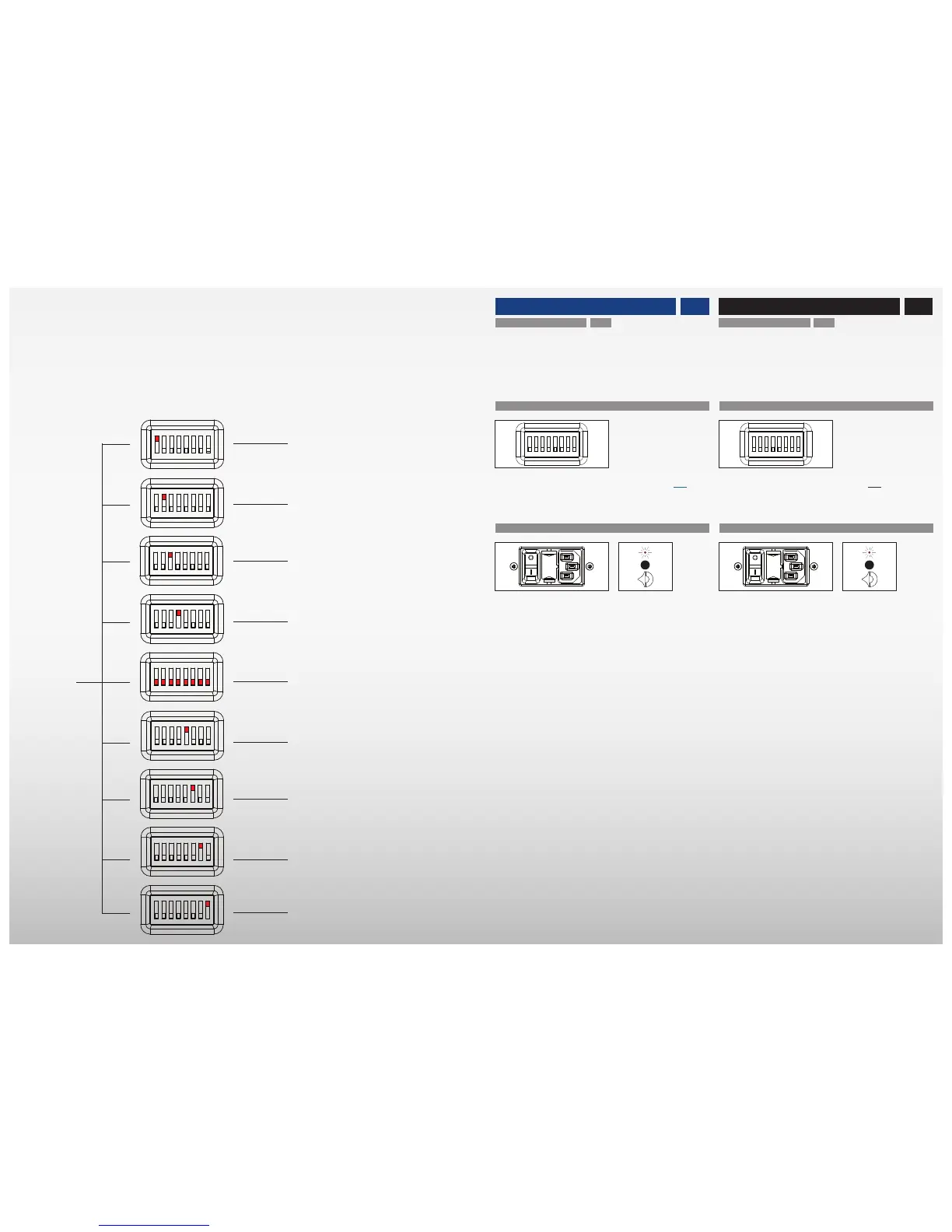

DIP–SCHALTER FÜR BASSPEGEL
Über einen 8–fachen DIP Schalter im Master und Slave
kann die Lautstärke der Basswiedergabe in 1 dB Schritten
von –4 dB bis + 4 dB angepasst werden (siehe Abb. links).
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
ON/OFF SWITCH
Master and slave speaker each have a 2–position power
switch :
POSITION I : STANDBY or ON
POSITION O : OFF
POSITION I
• The speaker is permanently „ON“ and can be toggled with
the remote control between STANDBY and ON. In Standby–
mode the unit is still connected to the mains, but all audio
circuits and audio transformers are completely turned off
(Standby power consumption is below 0,5 Watt).
POSITION 0
The speaker is turned to permanent “OFF”. To turn the
system “Off” you can either use the Power–Switch or an
external power-switch. Turn the system “Off”, if your sys-
tem is not in use over a longer period. Please carefully read
the “Precaution and Safety” instructions in this manual.
The supplied power cord can be connected to the Mains
Input–Socket . Alternatively you may use any other high
quality power cord that features the appropriate IEC plug.
The operation is indicated by the LED at the frontside of
the speaker:
LED ON: speaker switched on
LED FLASHING: speaker in standby
LED OFF: speaker switched off
DIP–SWITCH FOR BASS RESPONSE
• The 8–fold DIP switch in the master and slave speaker
allows to adjust the volume of the bass response in 1 dB
steps from –4 dB to + 4 dB (see graphics left).
ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8
1514
DIP 1 ON =
DIP 2 ON =
DIP 3 ON =
DIP 4 ON =
STANDARD =
DIP 5 ON =
DIP 6 ON =
DIP 7 ON =
DIP 8 ON =
+ 4 dB
+ 3 dB
+ 2 dB
+ 1 dB
0 dB
– 1 dB
– 2 dB
– 3 dB
– 4 dB
