Per quanta riguarda le sezioni relative a:
• MANUTENZIONE
• RICERCA GUASTI
• LIMITAZIONI NELL’USO DEL RIVELATORE
Vale quanto riportato per il modello RG1-M alle pagg. 8, 9 e 10 del
presente manuale.
14

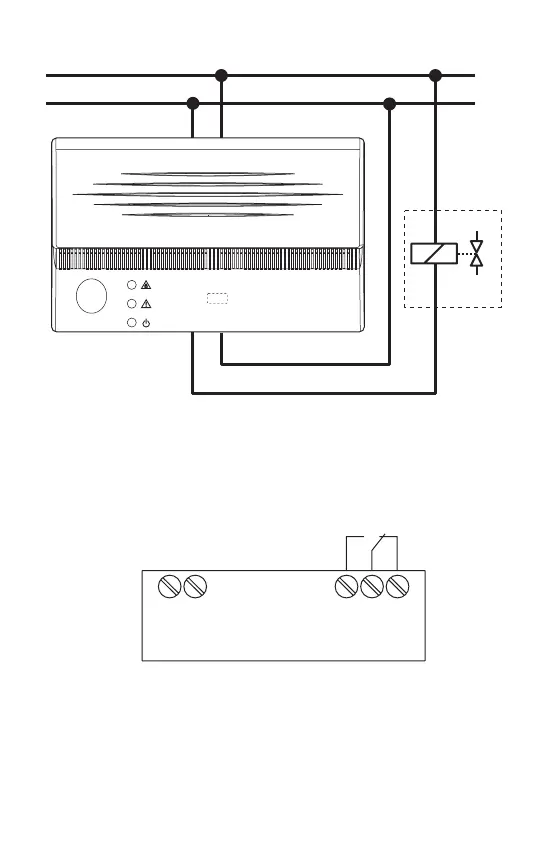

SCHEMA DI COLLEGAMENTO
Elettrovalvola
–Sgancio automatico e riarmo manuale.
Bobina 230V/14 VA (cod. AVE EVG220 Ø condotto 3/4”).
76 321
Alimentazione
230V/50Hz
Contatto
interno
NA NC
DESCRIZIONE
MORSETTIERA
Elettrovalvola
67
32
TEST
ALARM
Sostituire nel:
Replace in:
CEI UNI EN 50194
TIPO A

CONFORME NORME
UN
I-EN
D
I SICU
R
EZZA
IMQ-CIG
230 Vca
