37
signalisation est active dès que l’alarme cesse et peut être effacée en
appuyant sur le poussoir P1.
INSTALLATION
Montage

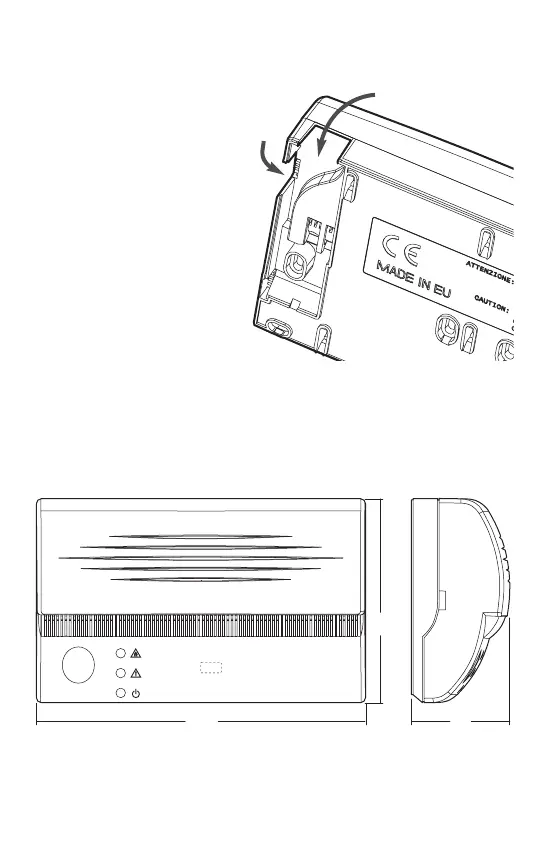

Le boîtier est préparé à rece-
voir les câbles provenant
d’un chemin de câble installé
au mur (en éliminant les
parois en haut à droite voir
figure), d’une tuyauterie
enterrée ou d’une boîte à
encastrement, cela étant pos-
sible grâce à l’ouverture de la
base prévue à cet effet. Le
détecteur peut être installé
directement au mur ou sur
des boîtes rectangulaires à encastrement AVE code: 2503, 2503MG, ou
251CG3 avec fentes intérieures et écartement de 83,5 mm, ou sur des
boîtes rondes à encastrement AVE code: 2501, 2501E, 2502 ou 251CG
avec fentes intérieures et écartement de 60 mm.
Dimensions d’encombrement
Li eux d’installation
Installer le détecteur comme il est indiqué ci-dessous:
- A une distance de 2 à 4 mètres de l’appareil à gaz (chaudière, cuisiniè-
re, etc.)
