CONNEXION ET CONFIGURATION
11

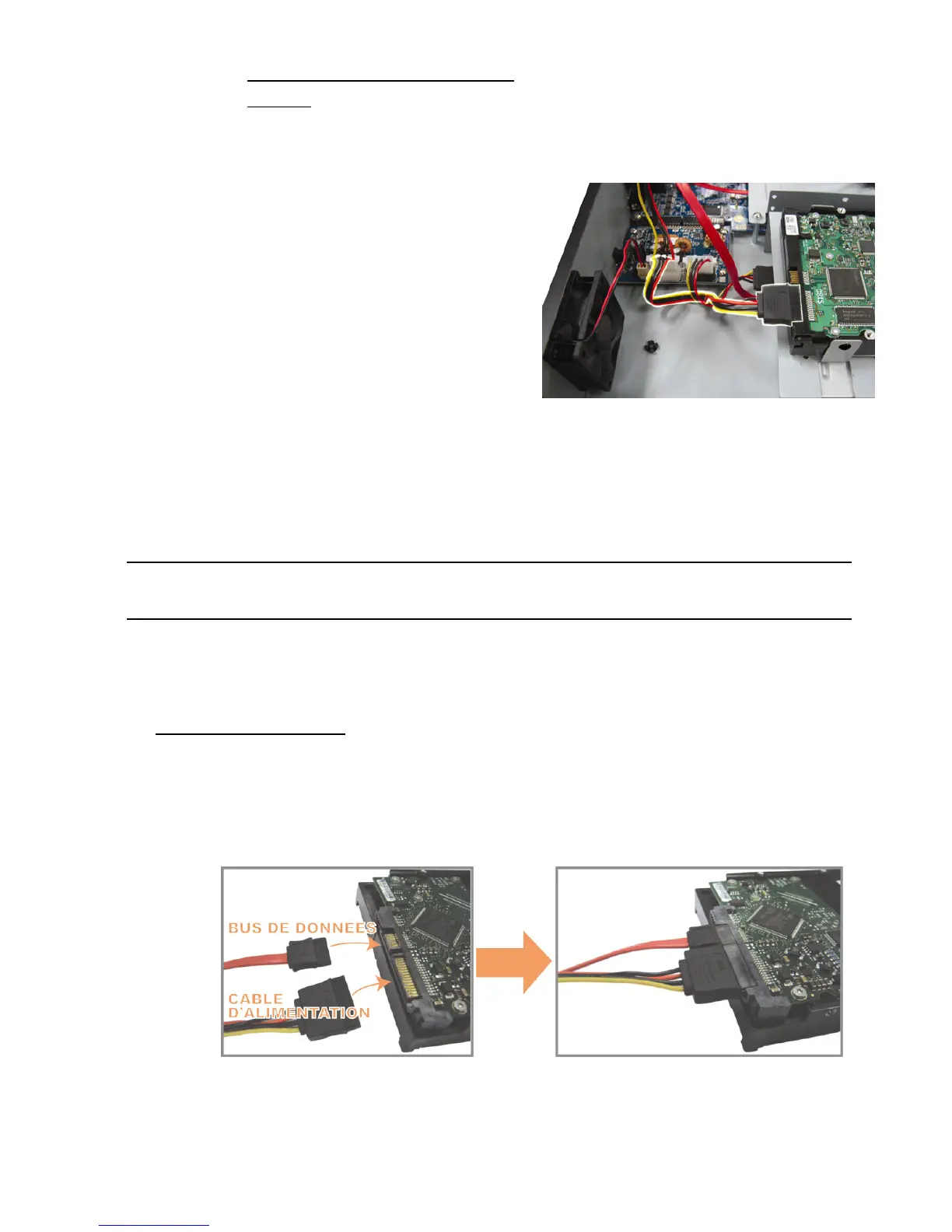

2-2 Pour installer sur le deuxième
montant
Connectez le connecteur
d’alimentation et le connecteur de
bus de données au HDD.
En reliant le cable électrique,
assurez vous que le câble est
passé à travers le cable électrique
du graveur DVD. Ceci afin
d’empêcher le cable électrique du
HDD d’interférer avec la rotation du
ventilateur.
Alignez les trous de vis du montant
avec les trous de vis du HDD.
Assurez vous que le côté du PCB
du HDD fait face vers le haut. Puis,
attachez le HDD au montant.
Remarque : Pour la configuration du graveur du DVD, veuillez vous référer à
« ANNEXE 7, CONFIGURATION du GRAVEUR de DVD » à la page 61.
Étape 3 : Refermez le capot supérieur du DVR et serrez les vis que avez desserrées à
l’étape 1.
Pour les modèles 4 CH
Étape 1 : Desserrez les vis du couvercle supérieur et retirez-le du DVR. Localisez les
deux montants du HDD situés à la base du DVR.
Étape 2 : Procurez-vous un disqueHDD compatible et connectez-y les connecteurs
d’alimentation et de donnée.
Étape 3 : Vérifiez que le PCB soit orienté vers le haut et placez le Disque Dur entre les
deux montants de la base du DVR comme indiqué ci-dessous.
Vérifiez que l’autre côté du Disque Dur soit en contact avec la base du
DVR pour permettre le transfert de chaleur.
