接続およびセットアップ
11
2-2 2 番目のブラケットをインストールする

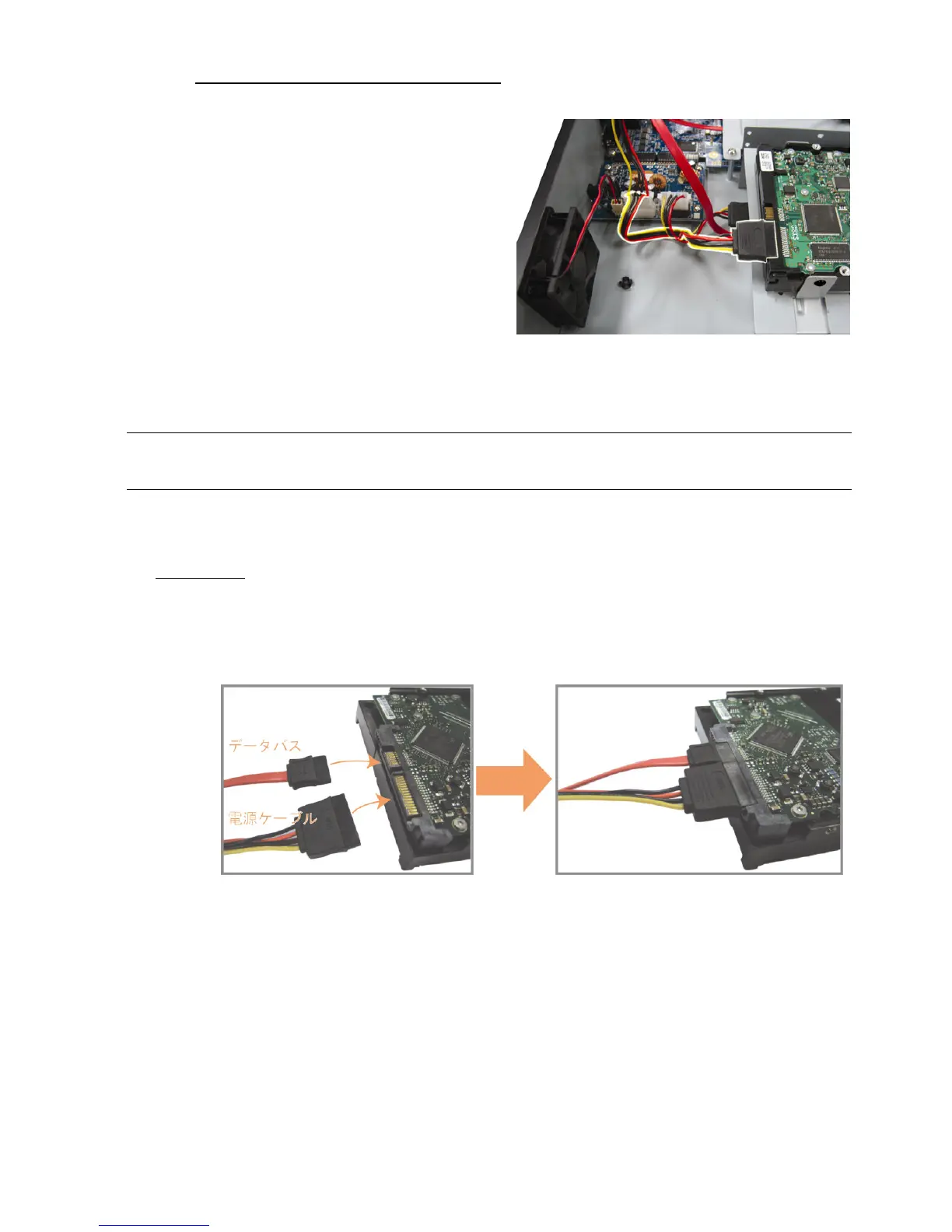

電源コネクタおよびデータバスコネクタを
HDD に接続します。
電源ケーブルを接続する際は、ケーブル
が DVD ライターの電源ケーブルを通って
いることを確認します。これにより HDD 電
源ケーブルによるファンの回転への干渉
を防止します。
ブラケットのねじ穴を HDD のねじ穴に揃
えます。HDD の PCB 側が上に向いてい
ることを確認します。次に、HDD をブラケ
ットに固定します。
注意： DVD ライターの取り付けに関しては、61 ページの「付録 7 DVDライターの取り付け」を参
照してください。
ステップ 3：DVR の上カバーを閉じて、ステップ 1 に緩められたネジを全部締めてください。
4CH モデル
ステップ 1： 上部カバーのねじを緩めて、DVR から取り外します。DVR 底部に位置する 2 つ
の HDD ブラケットを見つけます。
ステップ 2： 互換性のある HDD を、電源コネクターとデータバスコネクターに接続します。
ステップ 3： PCB 側が上に向いていることを確認し、以下に示すように HDD を DVR 底部の
HDD ブラケットの間に配置します。
放熱のために、HDD のもう一つの面が DVR 底部に接触していることを確認しま
す。
