付録 6 PIN 構造
59

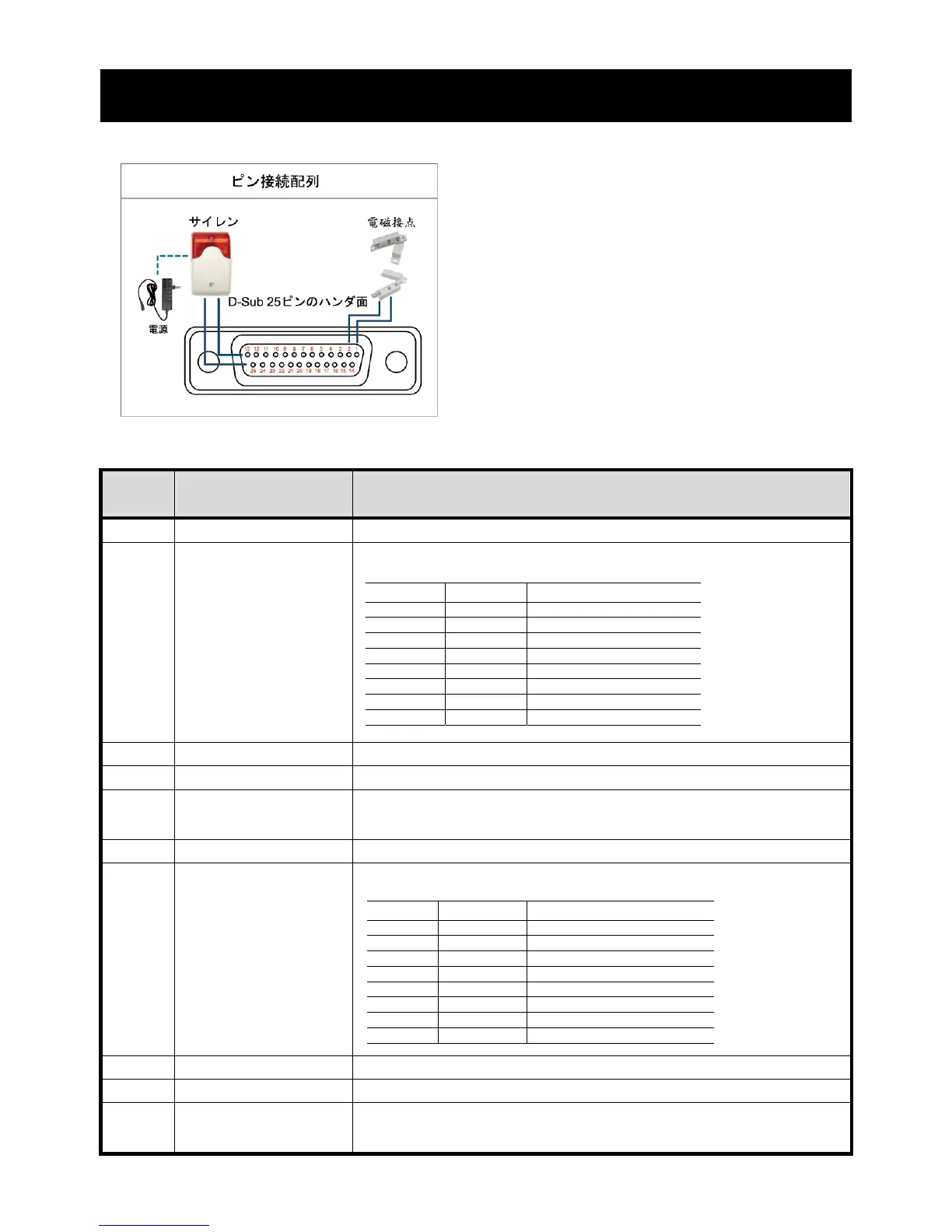

付録 6 PIN 構造
‧ 16CH モデルの場合
サイレン:
DVR がアラームあるいは動きによって立ち上げられ
ると、COM は NO と接続され、ストロボ付きサイレン
が閃光を発しながら鳴り始めます。
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、録
画スイッチがオンに切り替わります。
*
上に示す
D-Sub
コネクタはオプションです。
ピン 機能 説明
1 GND 接地
2~9 ALARM INPUT
ALARM INPUT (PIN 2 -- 9)と GND (PIN 1) コネクタをワイヤーで接続します。アラー
ムが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
PIN 6 9 CH9
PIN 7 11 CH11
PIN 8 13 CH13
PIN 9 15 CH15
*
10~11 PIN OFF NA
12 RS485-A
13 EXTERNAL ALARM NO
通常運転では、COM は NO.との接続が遮断されまています。しかし、アラームが立ち
上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
14 PIN OFF NA
15~22 ALARM INPUT
ALARM INPUT (PIN 15 – 22)と GND (PIN 1)コネクタをワイヤーで接続します。アラー
ムが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
PIN 19 10 CH10
PIN 20 12 CH12
PIN 21 14 CH14
PIN 22 16 CH16
*
23~23 PIN OFF NA
24 RS485-B
25
EXTERNAL ALARM
COM
通常運転では、COM は NO.との接続が遮断されまています。しかし、アラームが立ち
上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
