付録 6 PIN 構造
60
8CH のためのモデル

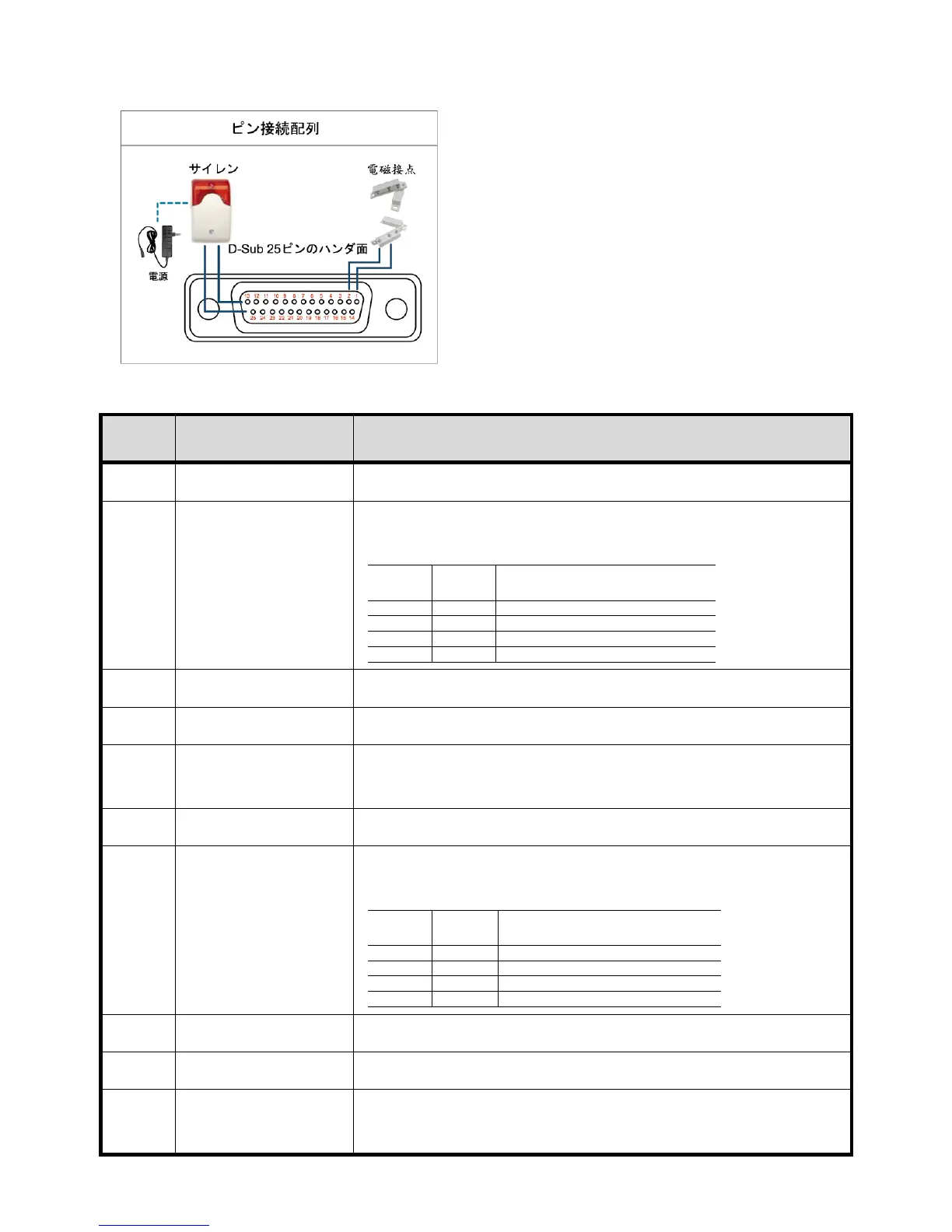

サイレン:
DVR がアラームあるいは動きによって立ち上げられ
ると、COM は NO と接続され、ストロボ付きサイレン
が閃光を発しながら鳴り始めます。
マグネットコンタクト:
電磁接点が開かれると、アラームが立ち上がり、録
画スイッチがオンに切り替わります。
*
上に示す
D-Sub
コネクタはオプションです。
ピン 機能 説明
1
GND
接地
2~5
ALARM INPUT
ALARM INPUT (PIN 2 - 5)と GND (PIN 1)コネクタをワイヤーで接続します。
アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオンにな
ります。
ピン アラー
ム
対応するビデオチャンネル
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
*
6 ~ 11
PIN OFF
NA
12
RS485-A
13
EXTERNAL ALARM NO.
通常運転では、COMは NO.との接続が遮断されまています。しかし、アラーム
が立ち上がると、COM は NO.と接続されます。
注意:電圧は DC24V 1A 未満に規制されます。
14
PIN OFF
NA
15~18
ALARM INPUT
ALARM INPUT (PIN 15 – 18)と GND (PIN 1)コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオン
になります。
ピン アラー
ム
対応するビデオチャンネル
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
*
19~23
PIN OFF
NA
24
RS485-B
25
EXTERNAL ALARM
COM
通常運転では、COMは NO.との接続が遮断されまています。しかし、アラーム
が立ち上がると、COM は NO.と接続されます。
注意:電圧は DC24V 1A 未満に規制されます。
