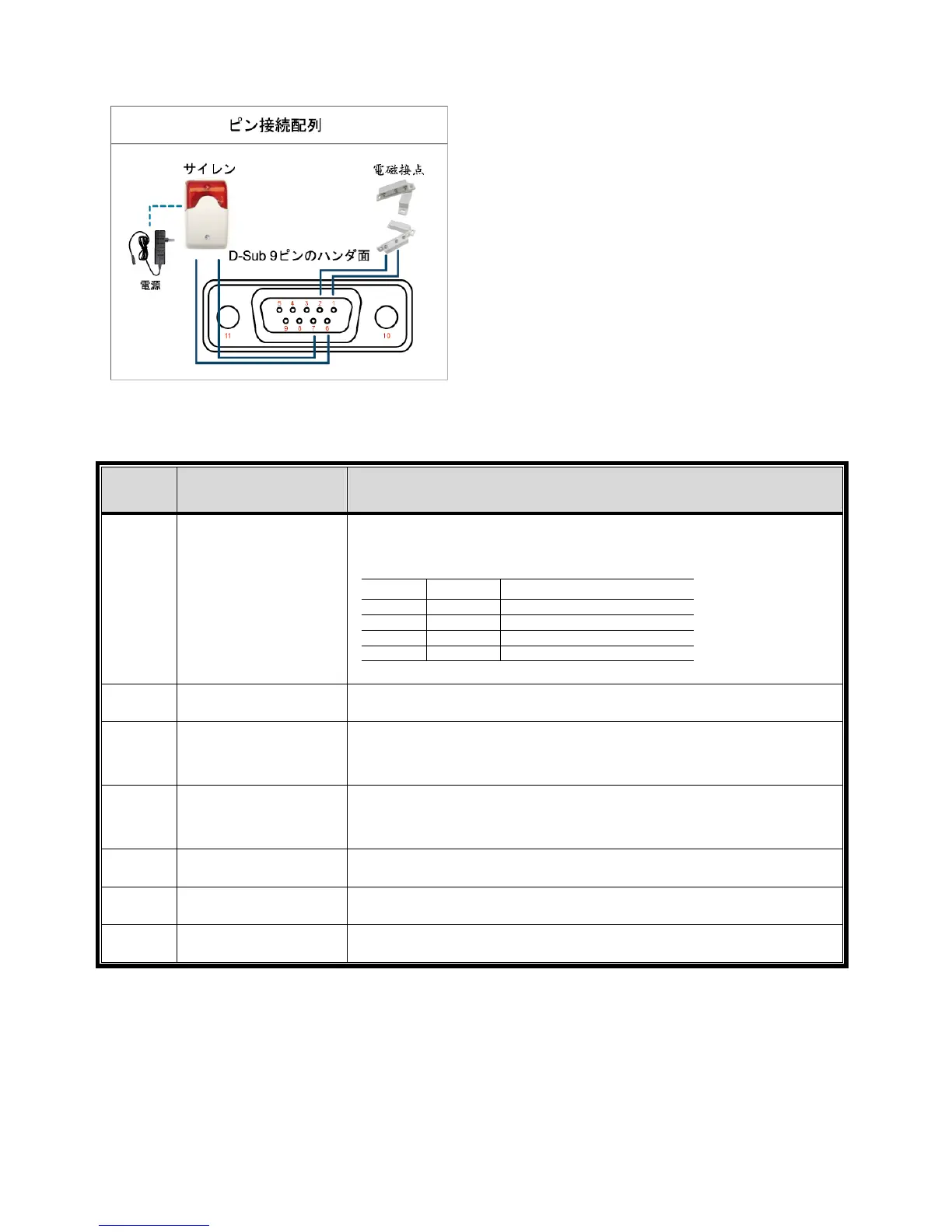

付録 6 PIN 構造
61
4CH モデル
サイレン:
DVR がアラームあるいは動きによって立ち上げられ
ると、COM NO と接続され、ストロボ付きサイレン
が閃光を発しながら鳴り始めます。
マグネットコンタクト:
電磁接点が開かれると、アラームが立ち上がり、録
画スイッチがオンに切り替わります。
*
上に示す
D-Sub
コネクタはオプションです。
ピン 機能 説明
1~4
ALARM INPUT
ALARM INPUT (PIN 1 - 4) GND (PIN 5)コネクタをワイヤーで接続します。
アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオンにな
ります。
ピン アラーム 対応するビデオチャンネル
PIN 1 1 CH1
PIN 2 2 CH2
PIN 3 3 CH3
PIN 4 4 CH4
*
5
GND
接地
6
EXTERNAL ALARM
COM
通常運転では、COM NO.との接続が遮断されまています。しかし、アラーム
が立ち上がると、COM NO.と接続されます。
注意:電圧は DC24V 1A 未満に規制されます。
7
EXTERNAL ALARM
NO
通常運転では、COM NO.との接続が遮断されまています。しかし、アラーム
が立ち上がると、COM NO.と接続されます。
注意:電圧は DC24V 1A 未満に規制されます。
8
RS485-A
指定モデルのみ
9
RS485-B
指定モデルのみ
10~11
GND
接地
