Guida all’installazione di AXIS 215 PTZ Pagina 69
ITALIANO

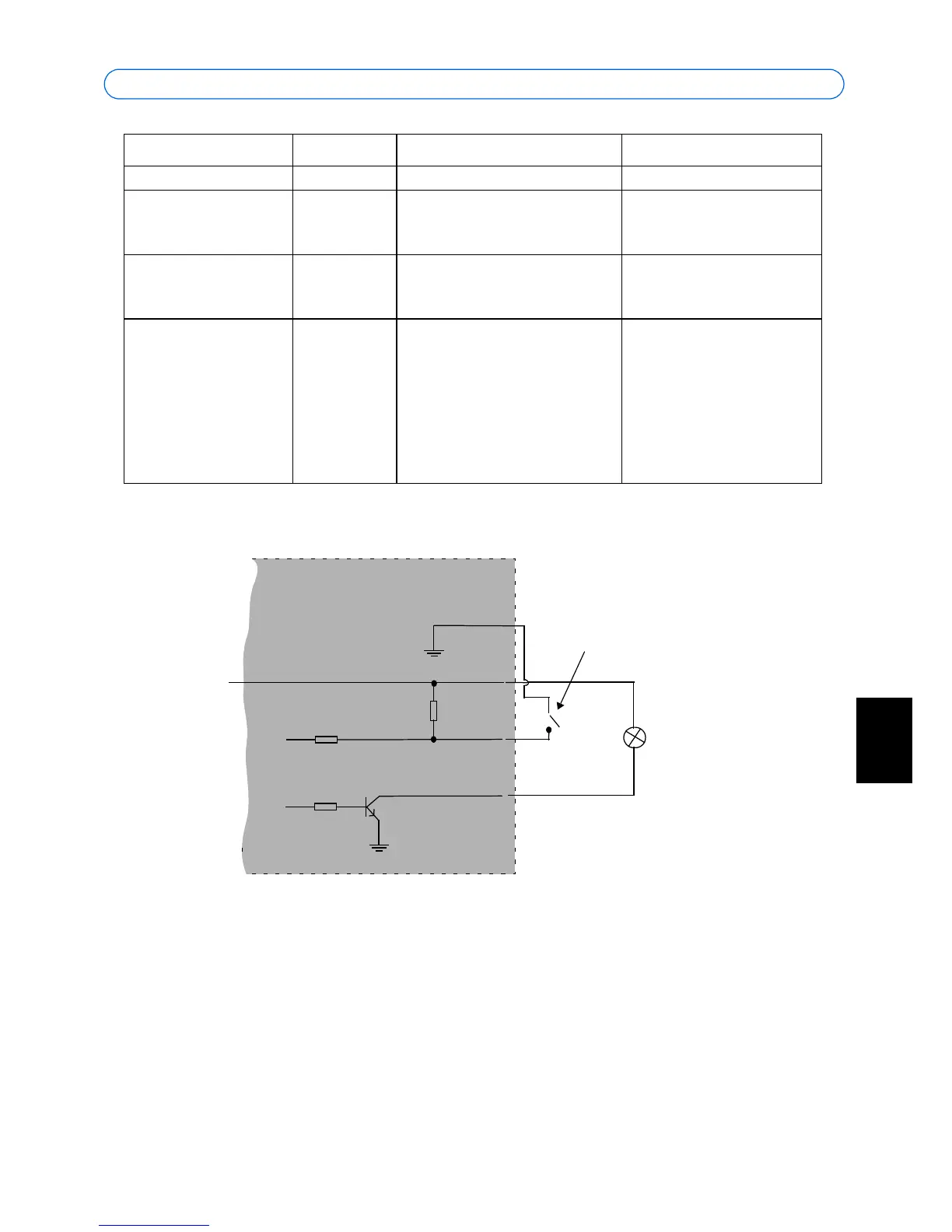

Schema delle connessioni
Funzione Numero pin Note Specifiche
GND 1 Terra
Alimentazione
ausiliaria 12V DC
2 Il pin può essere utilizzato
anche per alimentare una per-
iferica ausiliaria.
Corrente massima: 100 mA.
Ingresso digitale 3 Collegare a terra (GND) per atti-
varlo oppure lasciare isolato (o
scollegato) per disattivarlo.
Non collegare una tensione
superiore a 12V DC.
Uscita transistor 4 Un transistor di tipo NPN open-
collector con connessione
dell'emettitore collegato al polo
di terra. Se si utilizza un relé
esterno, è necessario collegare
un diodo in parallelo al carico
per proteggere il dispositivo da
sovratensioni transitorie.
Carico massimo = 100 mA
Tensione massima = 24V DC
(ingresso per il transistor)
o
z
AXIS 215 PTZ
12V
max. 100mA
4
o
3
o
o
2
1
Esempio:
pulsante
