Série AXIS P13 Guide d’installation Page 37
FRAN
Ç
AIS

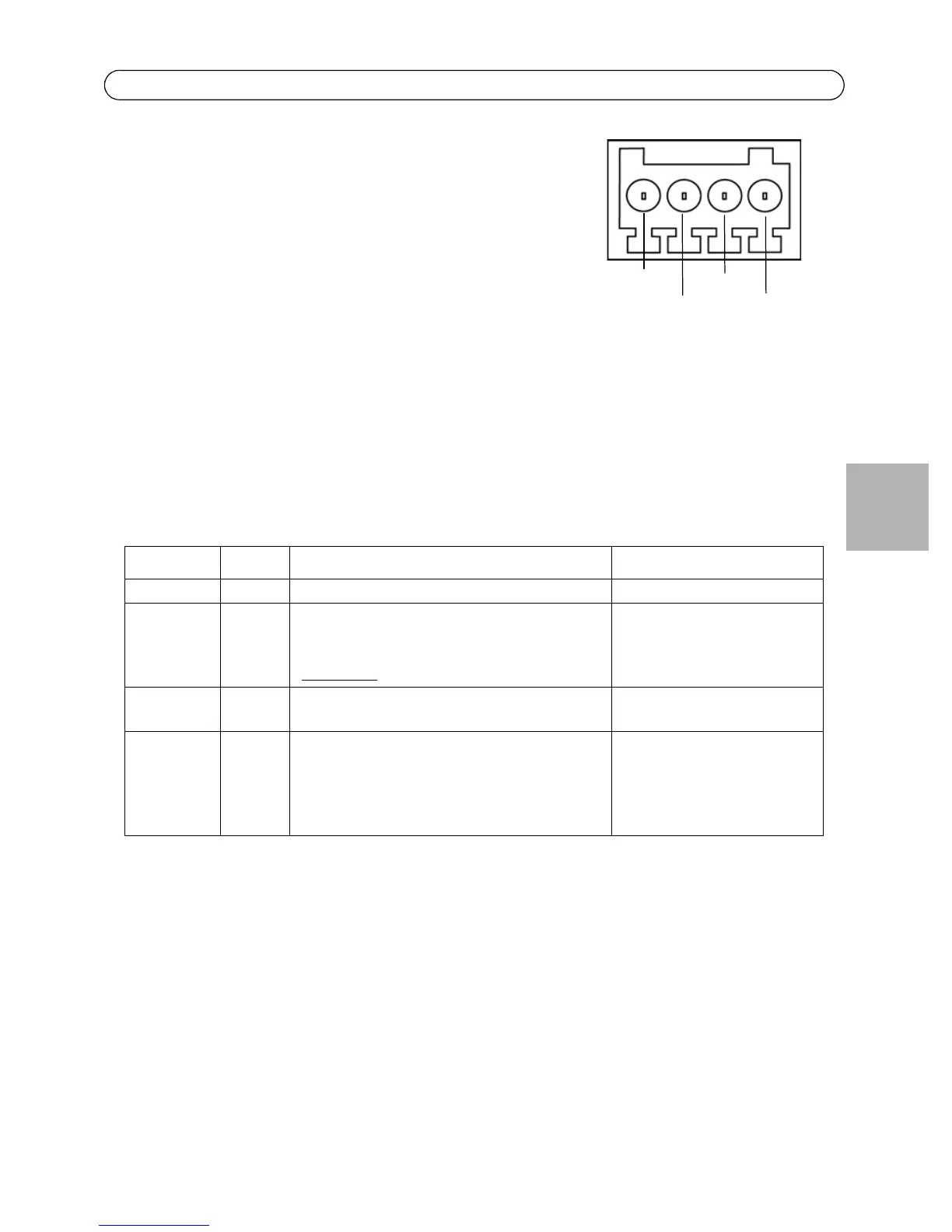

Connecteur pour terminaux E/S - Utilisé dans des applications
telles que la détection de mouvement, le déclenchement
d’événements, l’enregistrement à intervalles et les notifications
d’alarme. En plus d’une alimentation auxiliaire et d’une broche
GND, elle assure l’interface avec :
• 1 sortie numérique : permet de connecter des dispositifs
externes, comme des relais ou DEL. Les dispositifs
connectés peuvent être activés à l’aide de l’interface de
programmation VAPIX®, des boutons de sortie sur la
page Live View (Vidéo en direct) ou par un type d’événement. La sortie est considérée
comme étant active (ce qui est visible dans Events >Port Status (Événements - État du
port)) si le dispositif d’alarme est activé.
• 1 entrée numérique : entrée d’alarme utilisée pour connecter des dispositifs pouvant passer
d’un circuit ouvert à un circuit fermé, par exemple : les détecteurs infrarouge passifs, les
contacts de porte/fenêtre, les détecteurs de bris de verre, etc. Lorsqu’un signal est reçu,
l’état change et l’entrée devient active (ce qui est visible sous Events> Port Status
(Événement - État du port)).
Fonction Broche Remarques Caractéristiques techniques
GND 1 Terre
Alimentati
on en 3,3 V
CC
2 Cette broche peut également servir à
l’alimentation du matériel auxiliaire.
Remarque : cette broche peut être utilisée
uniquement
comme sortie d’alimentation.
Charge maximale = 50 mA
Entrée
numérique
3 Connectez-la à GND pour l’activer ou laissez-la
flotter (ou déconnectée) pour la désactiver.
Entrée minimum = -40 V CC
Entrée maximum = +40 V CC
Sortie
numérique
4 Utilise un transistor NFET à drain ouvert avec la
source connectée à la terre. En cas d’utilisation
avec un relais externe, une diode doit être
connectée en parallèle avec la charge, en guise
de protection contre les tensions transitoires.
Charge maximale = 100 mA
Tension maximale = +40 V CC
Broche 3
Broche 4
Broche 2
Broche 1
