AXIS P13 Serie Installationsanleitung Seite 57
DEUTSCH
E/A-Anschluss - Wird z. B. für Bewegungserkennung und
Ereignisauslösung, Zeitrafferaufnahmen und
Alarmbenachrichtigungen verwendet. Zusätzlich zu den
Anschlüssen für die Zusatzstromversorgung und Masse fungiert
sie als Schnittstelle für:
• 1 digitaler Ausgang: Zum Anschluss externer Geräte wie
Relais und LEDs. Angeschlossene Geräte können über
die VAPIX® Application Programming Interface (API),
über die Ausgabeschaltflächen auf der Seite Live View
(Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiv
[siehe Event Configuration > Port Status (Ereigniskonfiguration Port-Status)] angezeigt,
wenn die Alarmvorrichtung eingeschaltet ist.
• 1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem
und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür/Fensterkontakte,
Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der Status und der Eingang
wird aktiviert [siehe Events > Port Status (Ereignisse Portstatus)].

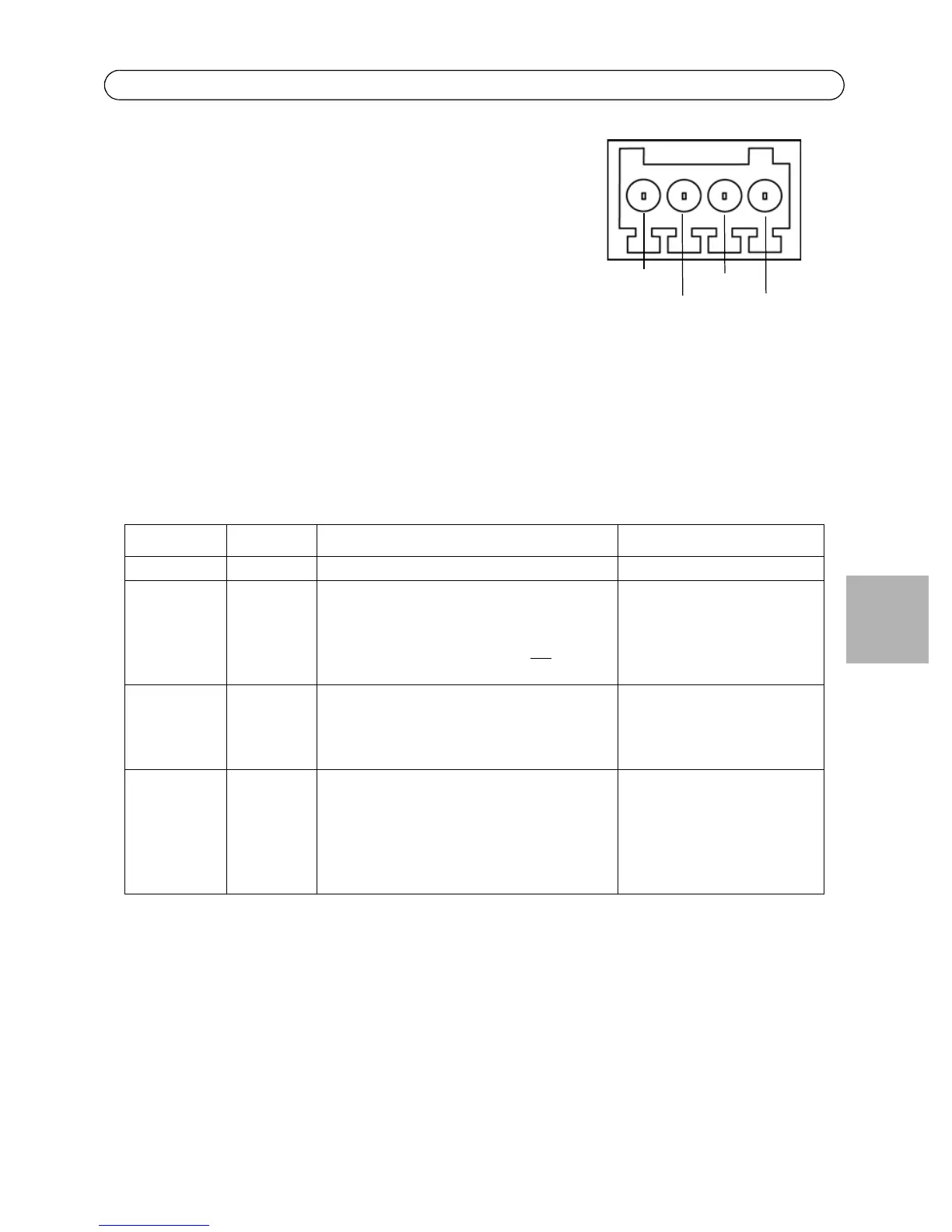

Funktion Anschluss Hinweise Spezifikationen
Schutzleiter 1 Masse
3,3 V
Gleichstrom
2 Dieser Anschluss kann auch für die
Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweis: Dieser Anschluss kann nur
als
Stromausgang verwendet werden.
Max. Stromstärke = 50 mA
Digital-
Eingang
3 Zum Aktivieren mit dem Masseanschluss
verbinden; zum Deaktivieren nicht
anschließen.
Min. Eingang = -40 V
Gleichstrom
Max. Eingang = +40 V
Gleichstrom
Digital-
Ausgang
4 Verwendet einen NFET-Transistor mit
offener Senke, wobei die Quelle mit der
Masse verbunden ist. Zum Schutz vor
Spannungsspitzen muss bei der
Kombination mit einem externen Relais eine
Diode parallel zur Last geschaltet werden.
Max. Stromstärke = 100 mA
Max. Spannung = +40 V DC
Anschluss 3
Anschluss 4
Anschluss 2
Anschluss 1
