Serie AXIS P13 Guía de instalación Página 97
ESPAÑOL

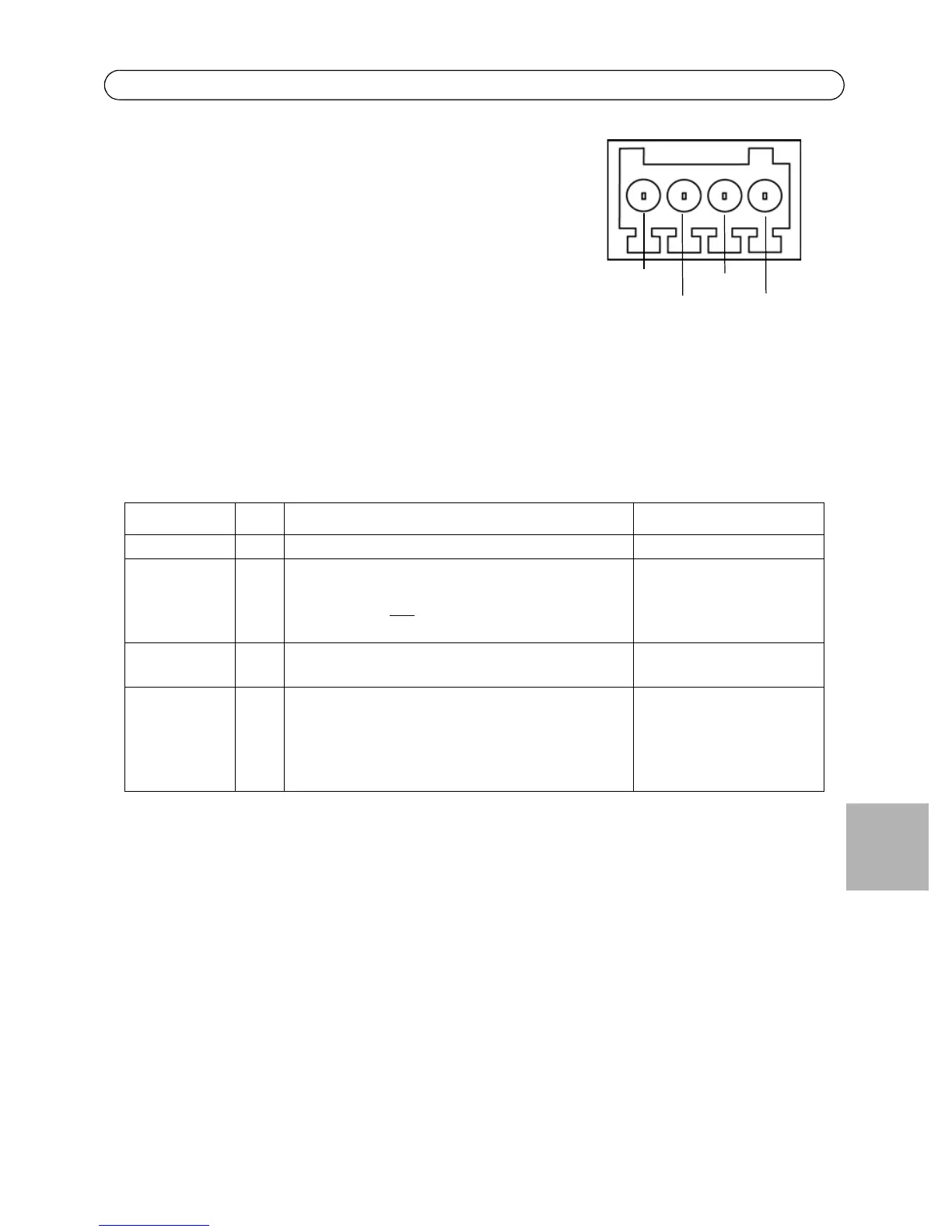

Conector del terminal de E/S - Se utiliza en aplicaciones tales
como detección de movimiento, activación de eventos, grabación
a intervalos y notificaciones de alarmas. Además de un pin de
alimentación auxiliar y un pin de toma de tierra, proporciona a la
interfaz la conexión de:
• 1 salida digital: Para conectar relés e indicadores LED. Se
pueden activar dispositivos conectados mediante la
interfaz VAPIX® de programación de aplicaciones (API,
por sus siglas en inglés), los botones de salida de la
página Live View o mediante un tipo de evento. La salida se mostrará activa (en Events >
Port Status [Eventos - Estado del puerto]) si el dispositivo de alarma está activado.
• 1 entrada digital: Una entrada de alarma para conectar dispositivos que puedan alternar
circuitos cerrados y abiertos, como detectores PIR, contactos de puertas y ventanas,
detectores de rotura de cristales, etc. Cuando se recibe una señal, el estado cambia y la
entrada se vuelve activa (indicado en Events > Port Status [Eventos - Estado del puerto]).
Función Pin Notas Especificaciones
GND 1 Toma de tierra
Alimentación
de 3,3 V CC
auxiliar
2 Este pin puede usarse para alimentar equipos
auxiliares.
Nota: Este pin sólo
se puede usar como salida de
alimentación.
Carga máx. = 50 mA
Entrada
digital
3 Conecte a GND (toma de tierra) para activarla o
déjela suelta (desconectada) para desactivarla.
Entrada mín. = - 40 V CC
Entrada máx. = + 40 V CC
Salida
digital
4 Utiliza un transistor NFET de drenaje abierto con la
fuente conectada al pin de toma de tierra (GND). Si
se utiliza con un relé externo, debe conectarse un
diodo en paralelo a la carga como protección ante
oscilaciones de voltaje.
Carga máx. = 100 mA
Voltaje máx. = + 40 V CC
