Page 18 AXIS P7701 Guide d’installation
Remarque :
L´interrupteur video n´est pas fourni avec l´Axis P7701, et il n´y a actuellement pas d´interrupteur
vidéo optionnel disponible chez Axis. Cependant, il vous est possible facilement de connecter votre
propore interrupteur en suivant le schéma de connection ci-dessous.

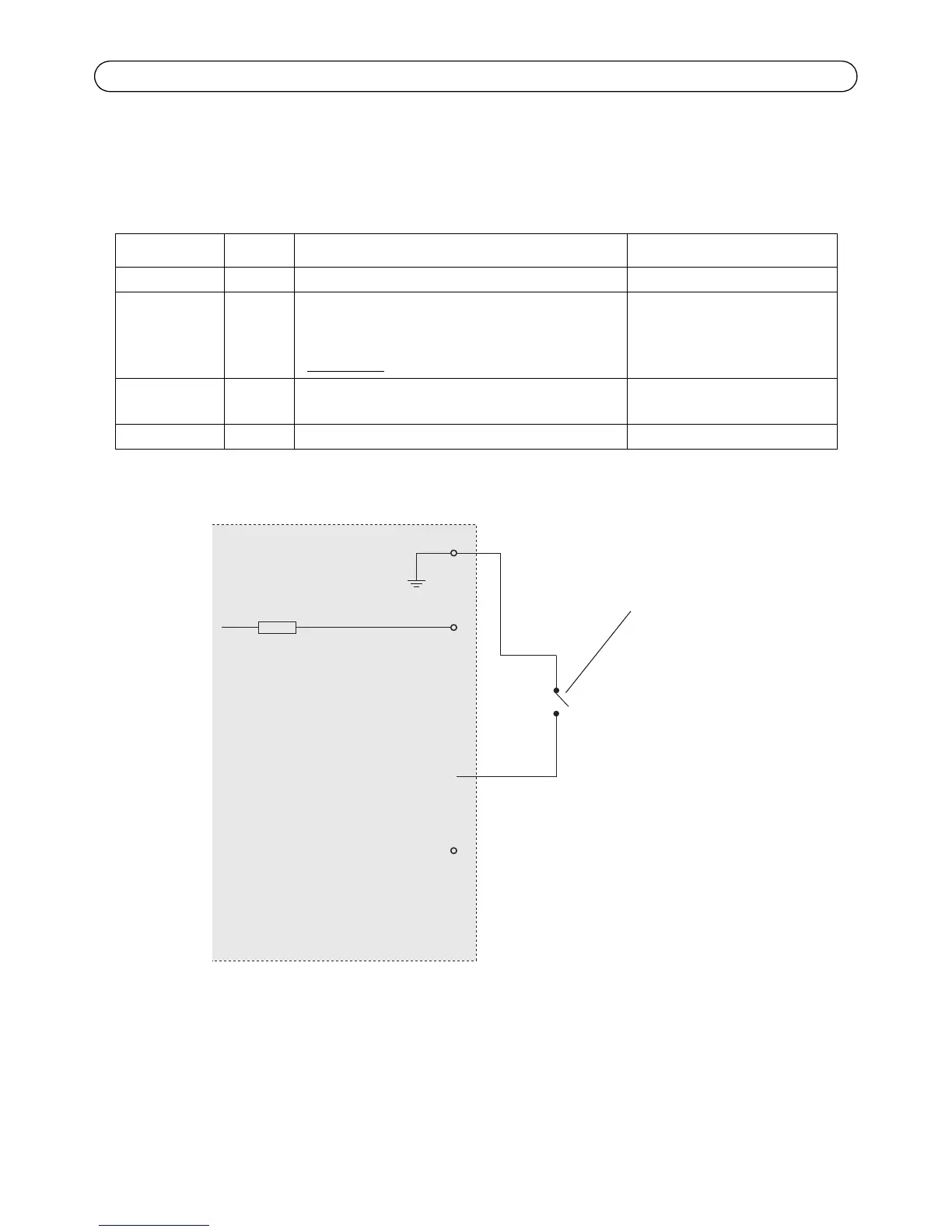

Le schéma de câblage suivant est un exemple de connexion d’un périphérique auxiliaire à l’AXIS
P7701.
Fonction Broche Remarques Caractéristiques techniques
Terre 1 Terre
Alimentation
en courant
continu de
3,3 V
2 Cette broche peut également servir à
l’alimentation du matériel auxiliaire.
Remarque : la broche peut être utilisée
uniquement
comme sortie d’alimentation.
Charge maximale = 250 mA
Entrée
numérique
3 Entrée pour bouton de sélection de vidéo.
Inutilisée 4 Inutilisée
