AXIS P7701 Installationsanleitung Seite 33
DEUTSCH

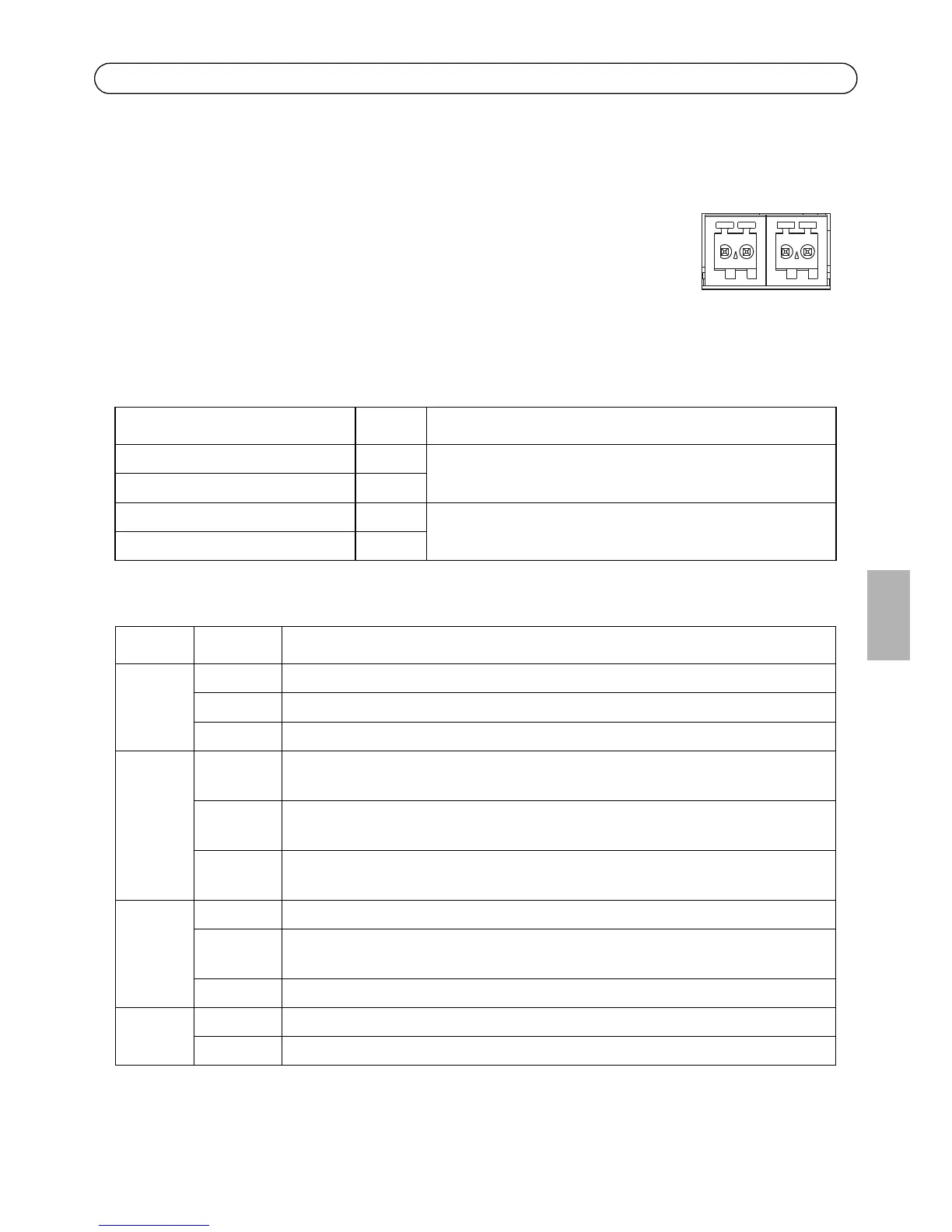

RS422/RS485-Anschluss - Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ
RS485/422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten.
Der serielle RS485/422-Anschluss kann in den folgenden Anschlussmodi
konfiguriert werden:
• zwei-Draht RS485-Halbduplex-Anschluss
• vier-Draht RS485-Vollduplex-Anschluss
• zwei-Draht RS422 Simplex-Anschluss
• vier-Draht RS422-Vollduplex-Anschluss (Punkt-zu-Punkt-
Verbindung)
LED-Anzeigen
Funktion Kontakt Hinweise
RS485/422 RX/TX A 1 (RX) Für Vollduplex RS485/422
(RX/TX) Für Halbduplex RS485
RS485/422 RX/TX B 2
RS485/422 TX A 3 (TX) Für Vollduplex RS485/422
RS485/422 TX B 4
LED Farbe Bedeutung
Video Grün Encoder/Kamera ist angeschlossen.
Gelb Leuchtet dauerhaft bei Verbindung mit einem Encoder bzw. einer Kamera.
Rot Encoder/Kamera ist nicht angeschlossen.
Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei
Netzwerkaktivität.
Gelb Leuchtet dauerhaft bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei
Netzwerkaktivität.
Leuchtet
nicht
Keine Netzwerkverbindung vorhanden.
Status Grün Leuchtet bei Normalbetrieb konstant grün.
Gelb Leuchtet dauerhaft beim Start und beim Wiederherstellen der Werkseinstellungen
bzw. von vorherigen Einstellungen.
Rot Blinkt langsam bei Aktualisierungsfehler.
Betrieb Grün Normaler Betrieb.
Gelb Blinkt grün/gelb während Firmware-Aktualisierung.
RS-485/422
RS-485/422
RX/TX
RX/TX
1 2 3 4
T X
