Pagina 46 AXIS P7701 Guida all'installazione
Nota:
L'interruttore video non e' parte dell'unita' AXIS 7701 ed al momento non sono disponibili interruttori
video AXIS opzionali. Ad ogni modo e' possibile connettere facilmente il vostro interruttore seguendo le
istruzioni di seguito.

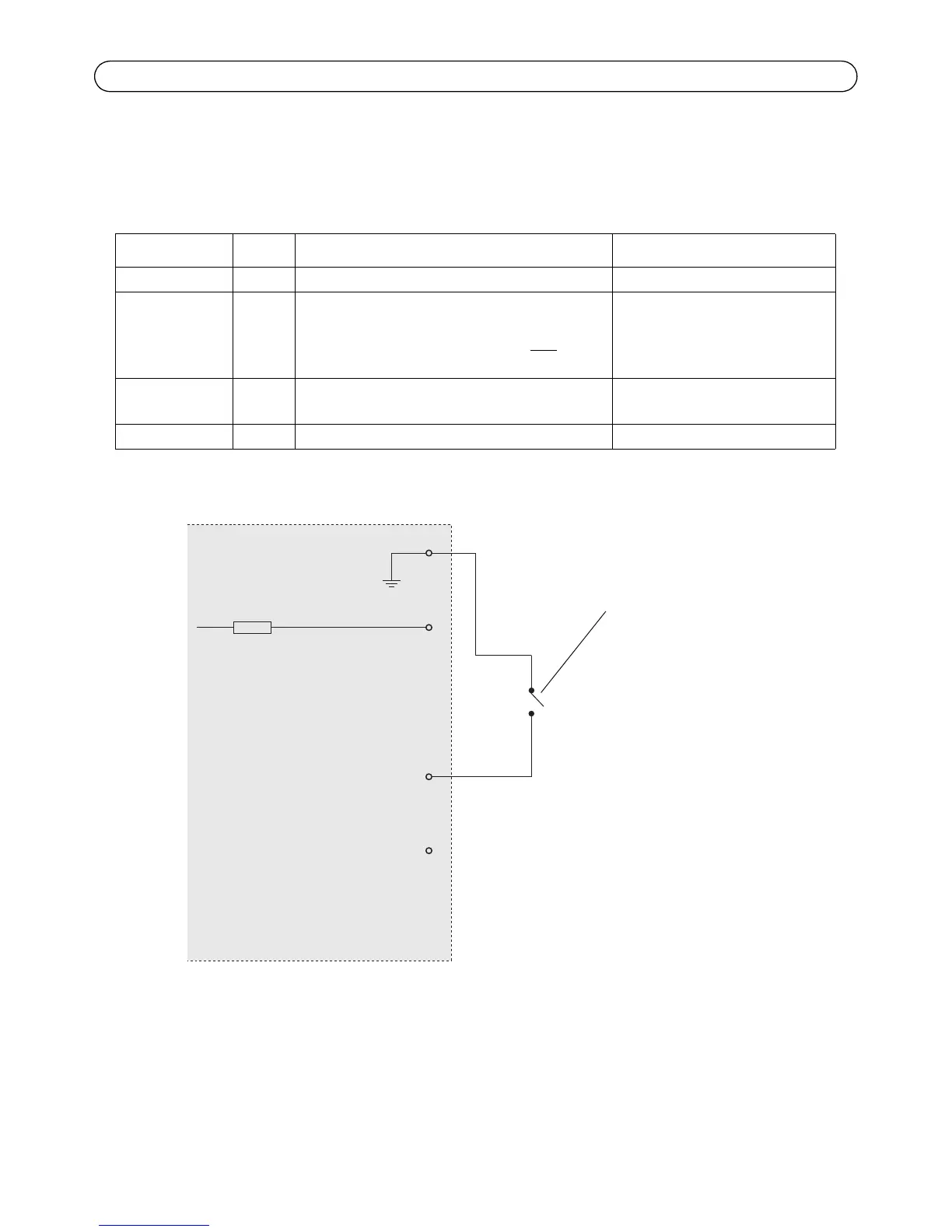

Il seguente schema dei collegamenti mostra come collegare una periferica ausiliaria alla telecamera
AXIS P7701.
Funzione Pin Note Dati tecnici
GND 1 Terra
Alimentazione
ausiliaria a
3,3 V CC
2 Il pin può essere utilizzato anche per
alimentare una periferica ausiliaria.
Nota: questo pin può essere usato solo
come
uscita di alimentazione.
Carico massimo = 250 mA
Ingresso
digitale
3 Ingresso per pulsante di selezione video.
Inutilizzato 4 Inutilizzato
