Guía de instalación de la Serie AXIS Q19 Página 91
ESPAÑOL

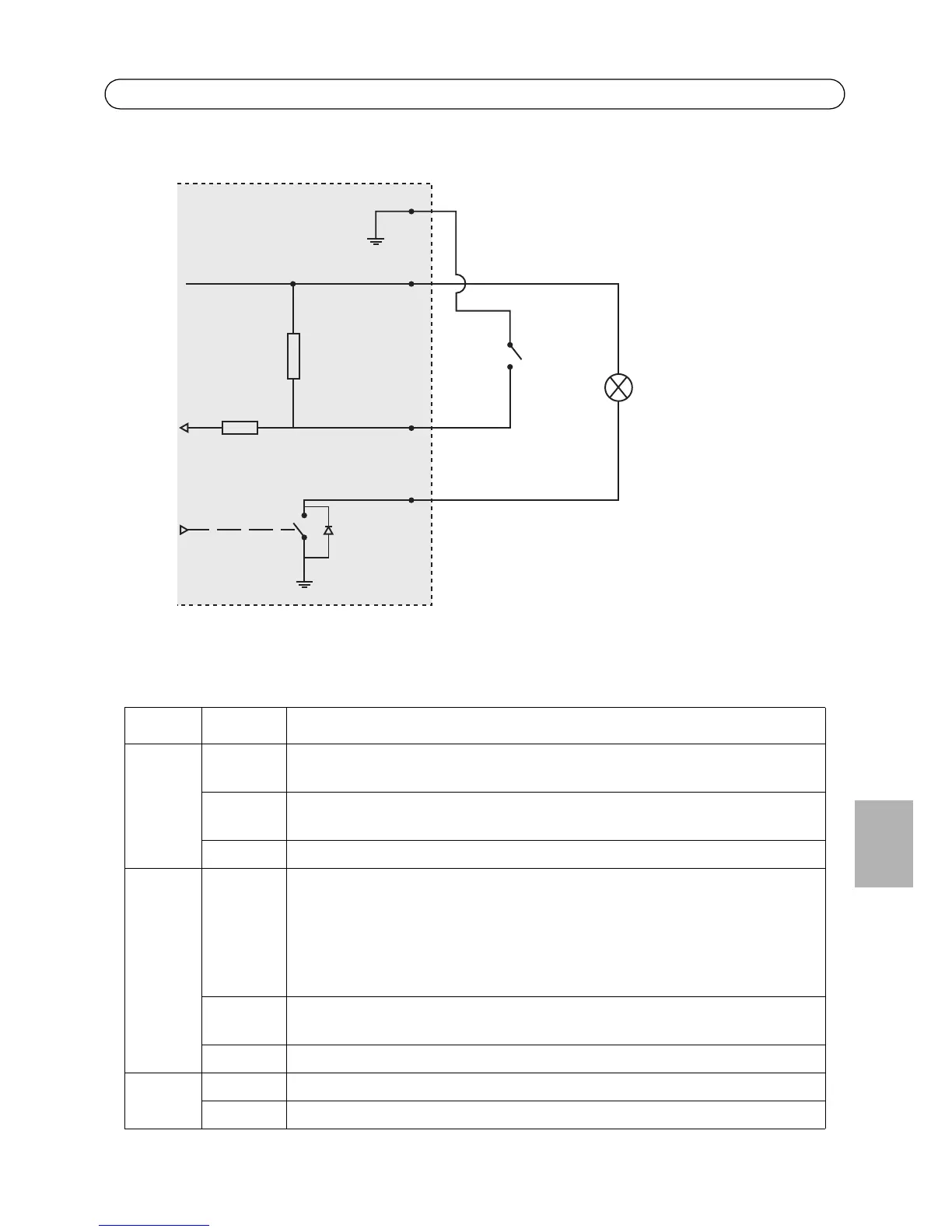

Diagrama de conexiones
Indicadores LED
LED Color Indicación
Red Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar
actividad en la red.
Ámbar Fijo para indicar conexión a una red de 10 Mbits/s. Parpadea para indicar actividad
en la red.
Apagado Sin conexión a la red.
Estado Verde Verde fijo para indicar funcionamiento normal.
Nota: Puede configurarse el LED de estado para que esté apagado durante el
funcionamiento normal o para que parpadee únicamente cuando se accede a la
cámara. Para configurarlo, vaya a Setup (Configuración) > System Options
(Opciones del sistema) > LED. Para más información, consulte los archivos de
ayuda en línea.
Ámbar Fijo durante el inicio o durante el restablecimiento de los valores o la configuración
iniciales.
Rojo Parpadeo lento si no se puede realizar una actualización.
Alimen-
tación
Verde Funcionamiento normal.
Ámbar Parpadea en verde/ámbar durante la actualización del firmware.
3.3 V max 250 mA
1
2
A
B
