AXIS
Q3517–L
V
Network
Camera
2.

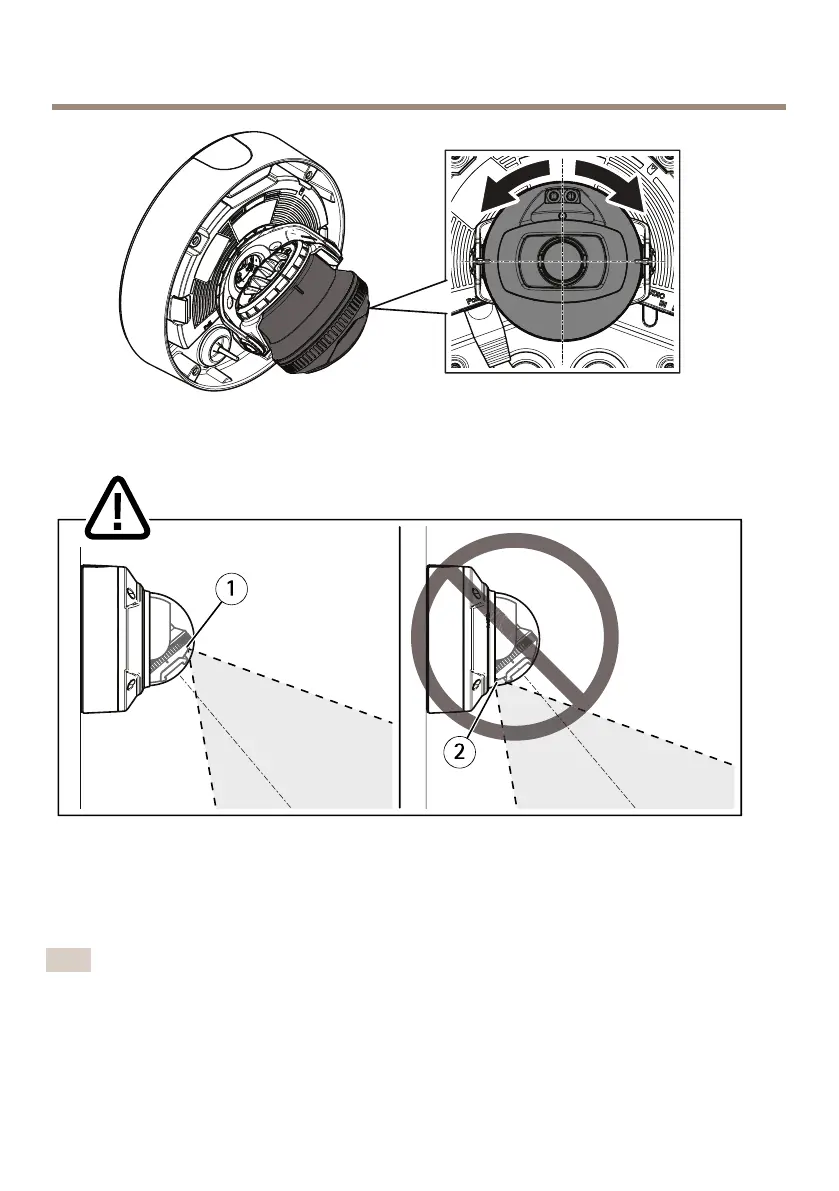

Ruotare
la
telecamera
per
regolarne
l'angolo.
La
telecamera
può
ruotare
di
±175°.
1
Il
LED
a
infrarossi
è
posizionato
correttamente.
2
Il
LED
a
infrarossi
è
bloccato
dalla
copertura
a
cupola.
3.
P
osizionare
la
copertura
a
cupola
sulla
telecamera
senza
collegare
le
viti.
4.
V
ericare
che
il
LED
a
infrarossi
non
sia
bloccato
dalla
copertura
a
cupola.
Nota
È
importante
posizionare
la
telecamera
ad
un'angolo
in
modo
che
la
luce
del
LED
a
infrarossi
non
si
rietta
sulla
telecamera.
92
91
93
