Axis Q6054 Mk II User Manual

AXISQ60Series

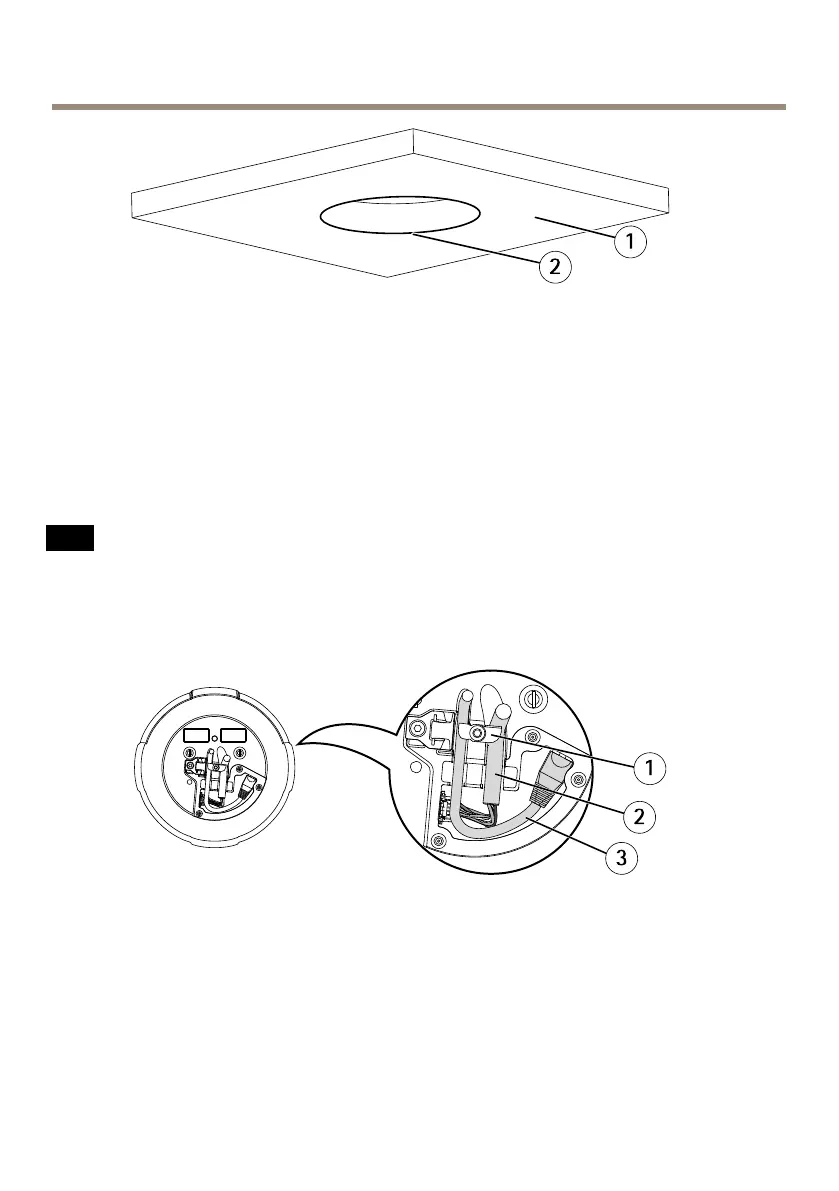

1
天 井 ボ ー ド
2
⽳ 径 225 mm
3.天井ブラケットを組み⽴て、天井ボードに取り付けます。据付プレートと
天井ブラケットの⽮印が、カメラとトリムリングのロゴタイプが同じ⽅向を
向いていることを確認してください。
4.ブラケットアームのネジを締めます。
5.カメラ本体のふたのネジをゆるめて、カメラ本体のふたを取り外します。
6.ネットワークケーブルと、使⽤する場合はマルチコネクタケーブルをカメ
ラに配線および接続します。
注 記
•接続時にケーブルを傷つけないよう、注意してください。
•フォームガスケット孔とケーブルレールの位置を合わせます。マルチコネク
タケーブルを使⽤している場合は、フォームガスケットにマルチコネクタ
ケーブル⽤のカットアウトを開きます。
1
ケ ー ブ ル ホ ル ダ ー
2
マ ル チ コ ネ ク タ ケ ー ブ ル
3
ネ ッ ト ワ ー ク ケ ー ブ ル
7.ケーブルが適切な位置に保持されるよう、ケーブルホルダーを回転させま
す。
8.カメラ本体のふたを元の位置に戻し、ネジをしっかりと締めます(トル
ク1.5Nm)。
136
