AXISQ86–ESeries
VIDEO
RS485
G
ND
B
A

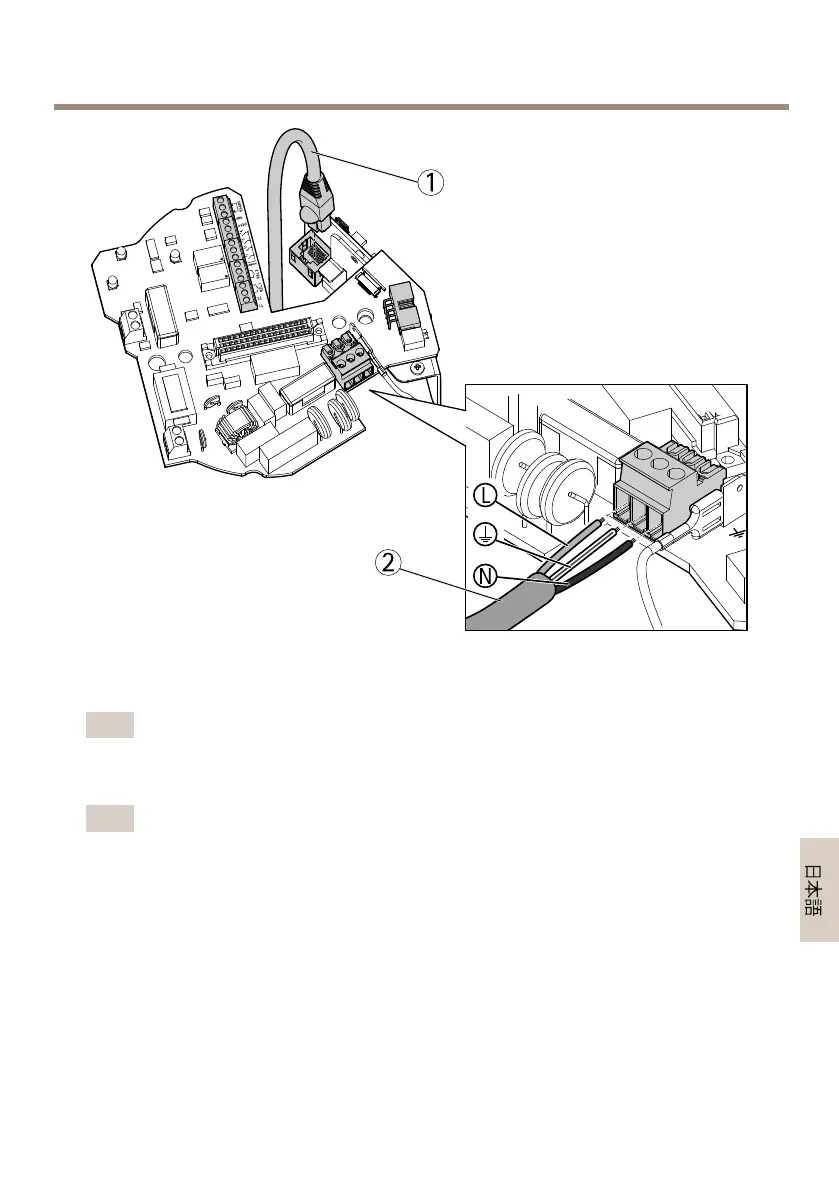

1
2
3
4
REL.2
REL.1
ALAR
M
S
F1
F2
N
L
1
2
1
ネ ッ ト ワ ー ク ケ ー ブ ル
2
電 源 ケ ー ブ ル
重要
ディップスイッチは工場出荷時に適切なPTまたはPTZプロトコルに合わせ
て設定されているので、変更しないでください。
注意
ベースユニットは、ブラケットの4つの異なる位置に取り付けることがで
きます。
9.設定ボードにアクセスするのに適切な位置を見つけるには、位置合わせ
用インジケーターを使用します。その位置で、トラブルシューティング
を行う際などにネットワークコネクターにアクセスしやすいように穴が
開くようになっています。
10.ケーブル接続後にたるみがある場合、ケーブルグランドを緩め、たるみを
なくしてから再度ケーブルグランドを取り付けます。
11.ベースユニットをブラケットに取り付けます。
117
