Axis Q8632-E - Anbringen des Schwenk-;Neigemoduls an der Basiseinheit

AXISQ86–ESeries
1
2
3
7
5
6
1
2
3
4
4
5
6
8

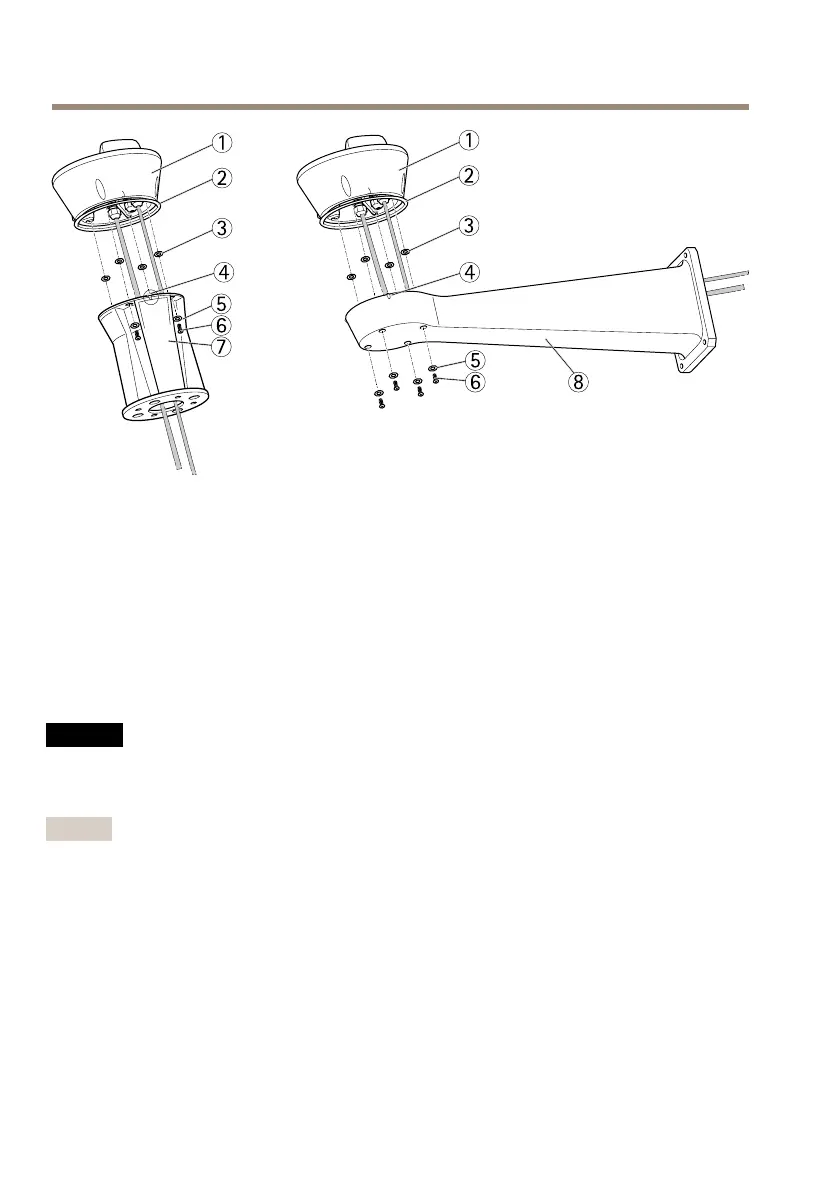

1
Basiseinheit
2
Dichtung
3
Unterlegscheibe(4x)
4
Ausrichtungsmarke
5
Unterlegscheibe(4x)
6
Schraube(4x)
7
HalterungfürSäulenmontage
8
Wandhalterung
AnbringendesSchwenk-/NeigemodulsanderBasiseinheit
HINWEIS HINWEIS
HINWEIS
RichtenSiedieEinheitenmithilfederAusrichtungsmarkenaus.EinefalscheAusrichtung
kanndieKomponentenbeschädigen.
Wichtig
•BauenSiedasProduktinaufrechterPositionzusammen,nichtandersherum.
•SetzenSiedasSchwenk-/NeigemodulwieinderAbbildungdargestelltdirektvonoben
auf.SetzenSieeskeinesfallsschrägaufdieBasiseinheit.
1.StellenSiesicher,dasssichdieDichtunganderrichtigenPositionbendet.
2.NeigenSiedasKameragehäusenachhinten.
3.BringenSiedasSchwenk-/NeigemodulanderBasiseinheitanundziehenSiedie
SchraubenmitdemmitgeliefertenInbusschlüsselfest(Anzugsmoment4Nm).
58
