1

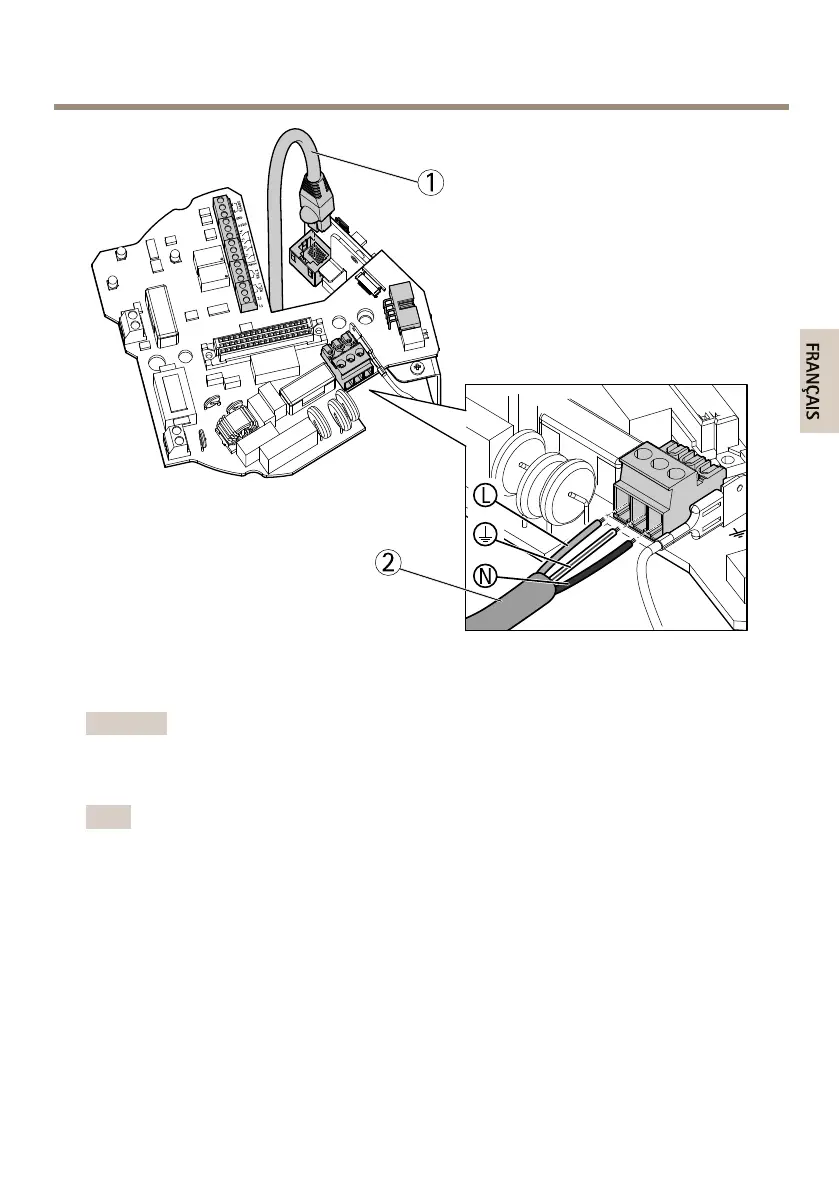

Câbleréseau
2
Câblesd’alimentation
Important
LescommutateursDIPsontcongurésaveclebonprotocolePTouPTZdansl'usineetne
doiventpasêtrechangés.
Note
L'unitédebasepeutêtrexéesurlesupportenquatrepositionsdifférentes.
9.Utilisezlesindicateursd'alignementsurlesdifférentesunitéspourtrouveruneposition
appropriéequipermetd'accéderàlacartedeconguration,quipeutêtreouvertpourun
accèsfacileauconnecteurréseau,parexemplepourledépannage.
10.Sidujeupersisteaprèsraccordementdescâbles,desserrezlespresse-étoupes,supprimez
lejeu,puisxezdenouveaulespresse-étoupes.
11.Fixationdel'unitédebaseausupport.
12.AppliquezdufreinletLoctite
®
243surlesvisetserrezlesvis(coupledeserrage4Nm).
