AXISQ86–ESeries
WARNING
24 V AC
Power
Net wor
k
2
7 8
9
6
5
2
3
4
1
1

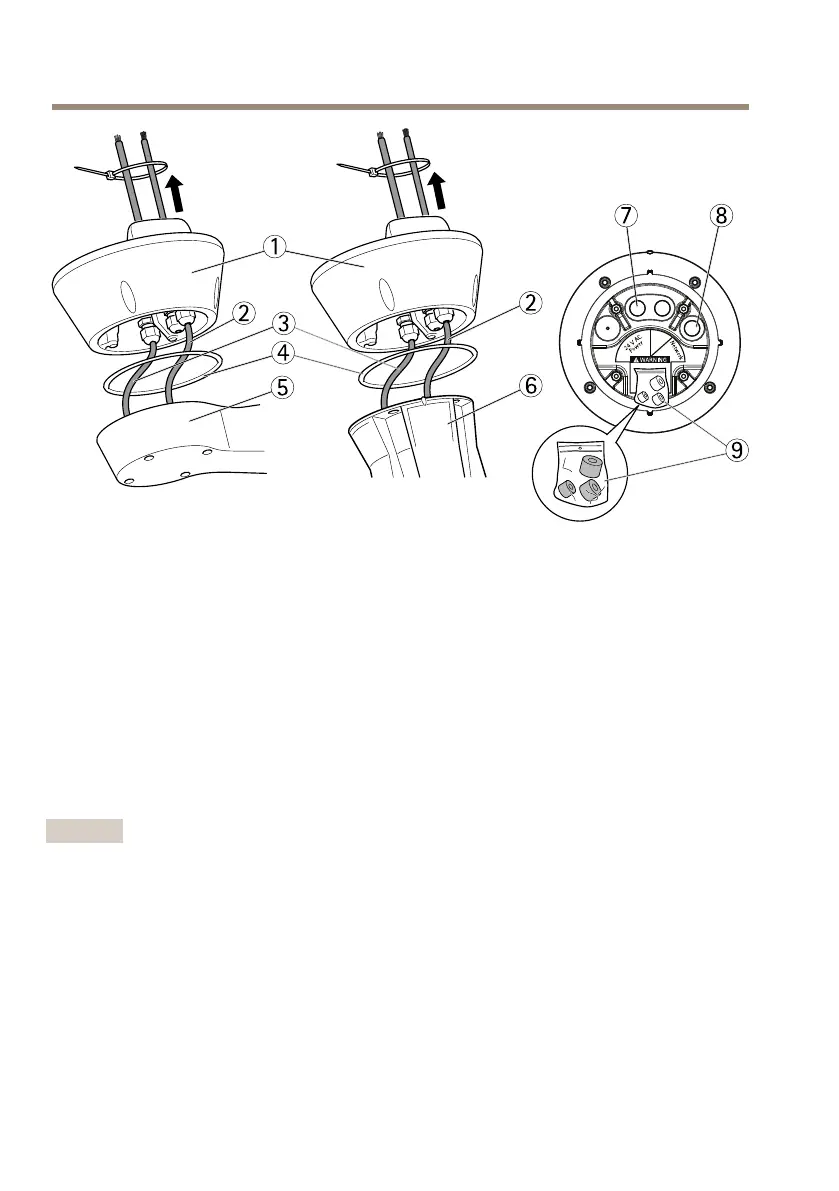

Basiseinheit
2
Netzwerkkabel
3
Stromversorgungskabel
4
Dichtung
5
Wandhalterung
6
HalterungfürSäulenmontage
7
Stromversorgungskabel
8
Netzwerkkabel
9
Dichtungen
6.MantelnSiedasNetzwerkkabelabundcrimpenSieesgemäßdenAnweisungendes
HerstellersmiteinemfürRJ-45geeignetenCrimp-Werkzeug.
7.VerbindenSiedasNetzwerkkabelmitdemNetzwerkanschlussanderBasiseinheit.
Beachten
ZurVereinfachungderInstallationkannderAnschlussblockvonderPlatineabgezogenund
nachdemordnungsgemäßenAnschlussderKabelwiederaufgestecktwerden.
8.VerbindenSiedasStromversorgungskabelmitdemStromanschlussanderBasiseinheit.
StellenSiesicher,dassdergrün-gelbeErdungsleiterandenmittlerenPolangeschlossen
wird.
