AXISQ86–ESeries
WARNING
24 V AC
Power
Net wor
k
2
7 8
9
6
5
2
3
4
1
1

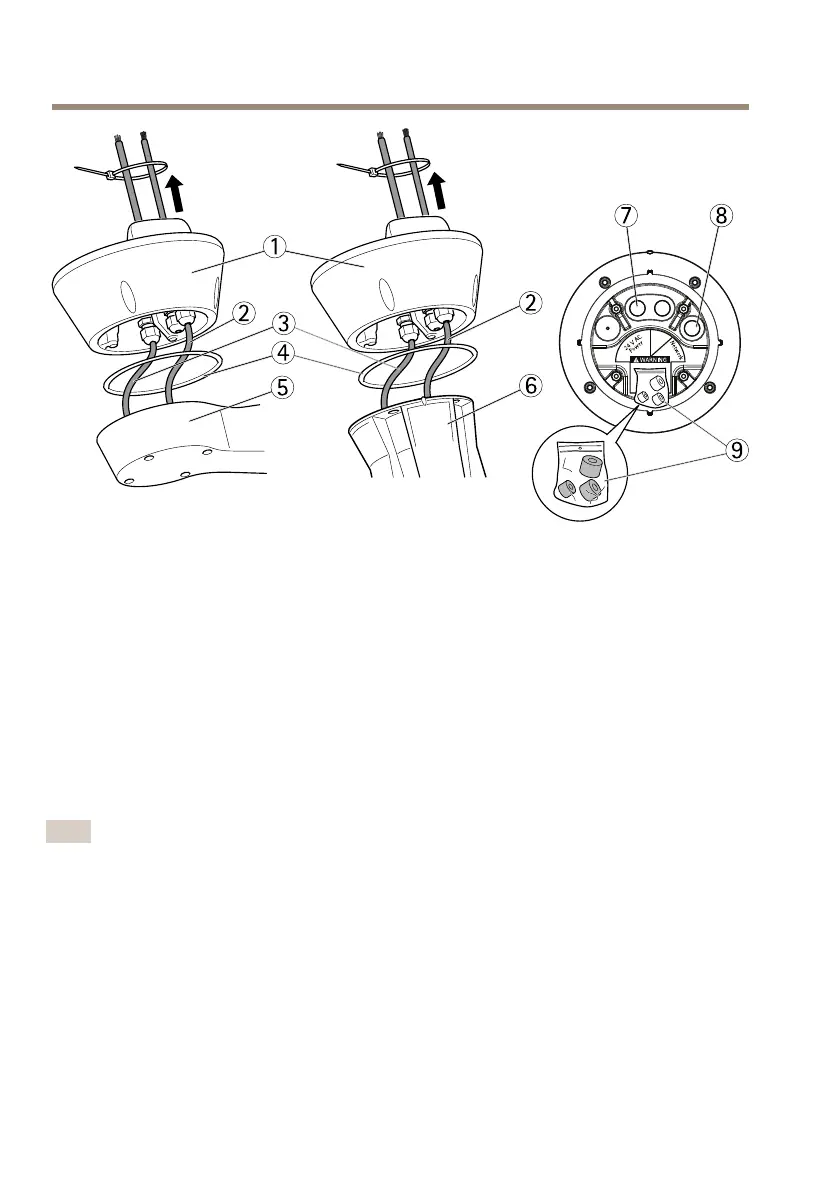

Unitàbase
2
Cavodirete
3
Cavodialimentazione
4
Tenuta
5
Staffaaparete
6
Staffapercolonna
7
Cavodialimentazione
8
Cavodirete
9
Guarnizioni
6.ServendosidiunattrezzodipiegaturaRJ45,spellareepiegareilcavodireteinbasealle
istruzionidelcostruttore.
7.Collegareilcavodiretealconnettorediretesull'unitàbase.
Nota
Perfacilitarel'installazione,èpossibilerimuoverelamorsettieradialimentazionedalla
schedaelettronicaerimontarlaquandoicavisonostaticorrettamentecollegati.
8.Collegareilcavodialimentazionealconnettoredialimentazionesull'unitàbase.
Assicurarsicheilcavoditerragiallo/verdesiacollegatoalpernocentrale.
