Ayce DF-AT0900F - Identification des Composants; Panneau de Commande

2524
F

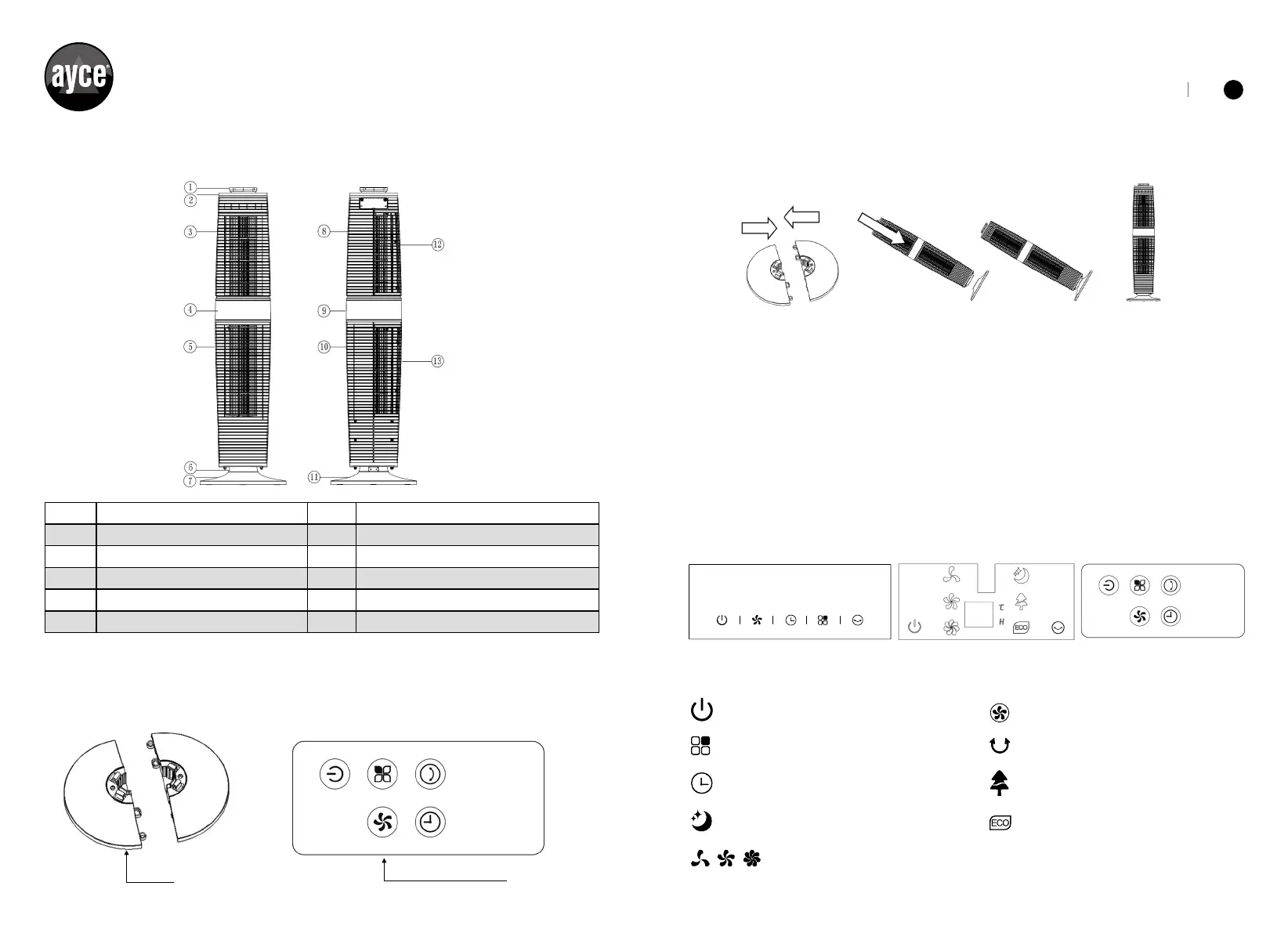

IDENTIFICATION DES COMPOSANTS
L'INSTALLATION
Accessoires d’installation
Base
Télécommande
1 Poignée 7 Base avant
2 Couvercle supérieur 8 Boîtier arrière supérieur
3 Barre de LED 9 Bandeau décoratif arrière
4 Bandeau décoratif avant 10 Boîtier arrière inférieur
5 Boîtier avant inférieur 11 Base arrière
6 Base oscillante 12 Couverclesupérieurdultre
Instructions pour l'installation de la base :
PANNEAU DE COMMANDE
Panneau de commande Panneaud'afchage Panneau de la télécommande
MARCHE/ARRÊT
BoutonSpeed(vitesse)
Bouton Mode
Bouton d'OSCILLATION
BoutonTimer(minuterie)
Ventilation de nuit Bouton ECO
Ventilation naturelle
Fig. 1 Fig. 2
1. Assemblez le socle arrière et le socle avant conformément à Fig. 1.
2. Placez le corps principal dans la base assemblée le long de la tige de
positionnement, conformément à Fig. 2.
3. Une fois le montage terminé, placez la machine dans un endroit approprié,
branchez-la et mettez-la en service conformément au manuel d'utilisation.
Basse, moyenne, haute vitesse du ventilateur
