Ayce DF-AT0900F - Pannello DI Controllo

4342
I

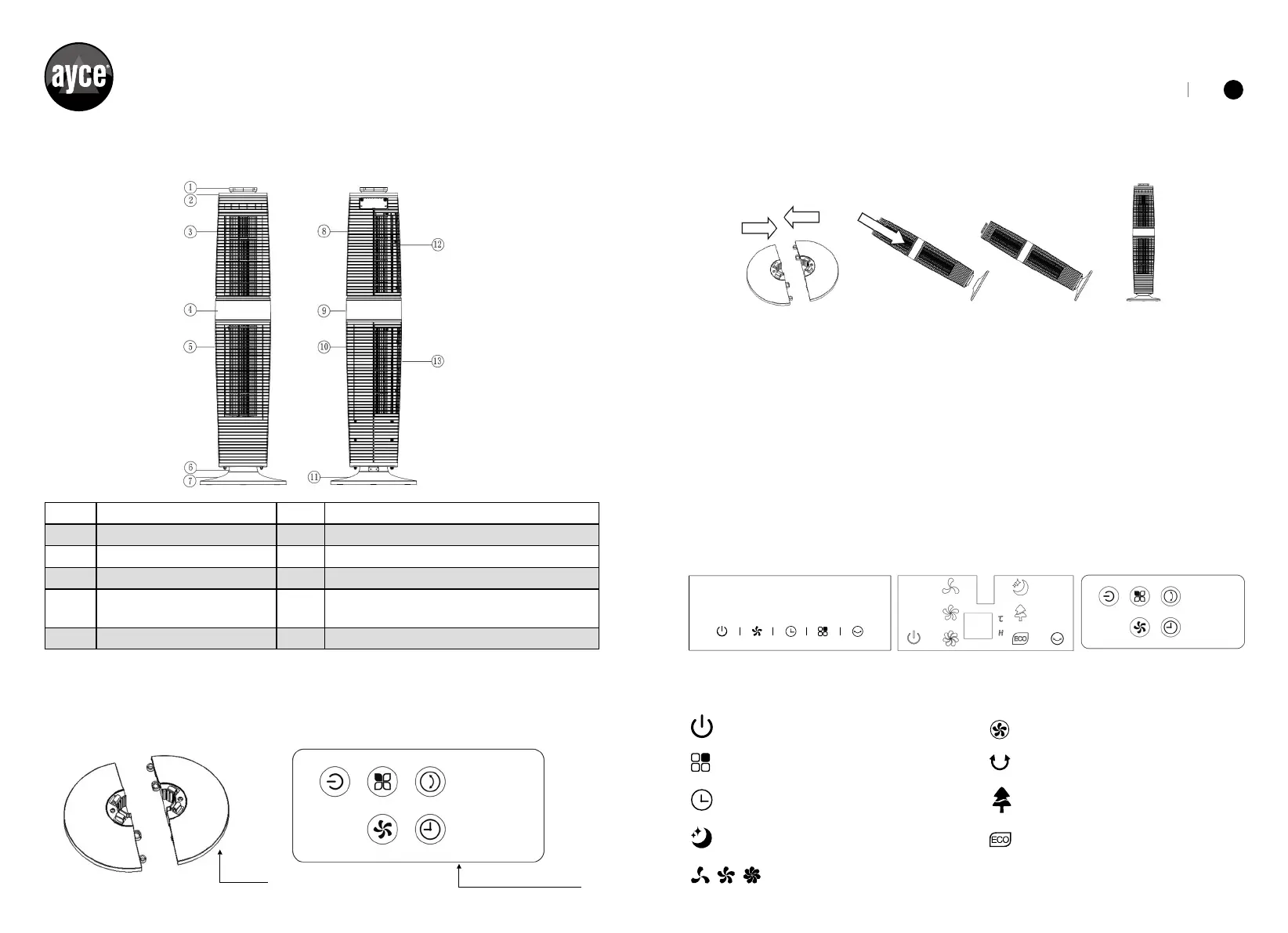

IDENTIFICAZIONE DELLE COMPONENTI
DELL’INSTALLAZIONE
Installazione degli accessori.
Base
Télécommande
1 Impugnatura 7 Base frontale
2 Copertura superiore 8 Strutturaesternaposteriore(partealta)
3 Fascia display a LED 9 Pannello decorativo posteriore
4 Pannello decorativo display 10 Strutturaesternaposteriore(partebassa)
5
Struttura esterna anteriore
(partebassa)
11 Base posteriore
6 Base oscillante 12 Coperturaltrosuperiore
Istruzioni per il montaggio della base:
PANNELLO DI CONTROLLO
Pannello di controllo Pannello di visualizzazione Pannello di controllo
telecomando
Accensione/Spegnimento
Tasto Velocità
Tasto Modalità
Tasto OSCILLAZIONE
Tasto Timer
Modalità Sleep Pulsante ECO
Ventilazione naturale
FIGURA 1 FIGURA 2
1. Assemblare la parte posteriore e anteriore della base nel modo illustrato in
FIGURA 1.
2. Inserire il corpo principale nella base assemblata lungo l’asta di
posizionamento nel modo illustrato in FIGURA 2.
3. Una volta assemblato, collocare l’apparecchio in un luogo idoneo, inserire
la spina nella presa di corrente e metterlo in funzione seguendo le istruzioni
riportate nel manuale.
Velocità Ventola bassa, Media, Alta
