ERSATZT
EILLIST
E(1)
Nr. T
eilebezeichnung Anz Nr. Teilebezeichnung Anz
1 Luftfilterdeckel 1 2 Schwamm 1
3 Schraube 2 4 Unterlegscheibe 2
5 Luftfiltersockel 1 6 Buchse 2
7 Vergaser 1 8 Dichtung 1
9 Schraube 2 10 Unterlegscheibe 2
11 Vergaseraufnahme 1 12 Vergaserdichtung 1
13 Dichtung 1 14 Schraube 2
15 Auspuffabdeckung 1 16 Auspuff 1
17 Dichtung 1 18 Schraube 4
19 Zündkerze 1 20 Zylinder 1
21 Dichtung des Zylinders 1 22 Kolbenring 1
23 Kolben 1 24 Kolbenbolzensicherung 2
25 Nadellager 1 26 Kolbenbolzen 1
27 Schraube 2 28 Unterlegscheibe 2
29 Zündung 1 30 Kabel 1
31 Schraube 4 32 Rückabdeckungseinhei 1
33 Schraube 3 34 Starterspule 1
35 Schraube 4 36 Planke 1
37-1 Kurbelgehäuse 1 37-2 Kurbelgehäuse 1
38 Öldichtung 1 39 Kugellager 2
40 Kurbelwelleneinheit 1 41 Schlüssel 1
42 Dichtung des Kurbelgehäuses 1 43 Unterlegscheibe 3
44 Schraube 4 45 Schwungscheibe 1
46 Unterlegscheibe 1 47 Mutter 1
48 Buchse 1 49 Schraube 2
50 Kupplungsritzel 1 51 Kupplungsscheibe 1
52 Strahlablenker 1 53 Abdeckung 1
54 Schraube 4 55 Mutter 2
56 Schraube 2 57 Treibstofftankeinheit 1
57-1 Ölleitung 1 57-2 Ölleitungsaufnahme 1
57-3 Ölleitung 1 57-4 Ölfilter 1
57-5 Tankabdeckungseinheit 1 57-6 Treibstofftank 1
57-7 Schraube 3 57-8 Unterlegscheibe 3
58 Schraube 1 59 Unterlegscheibe 1
60 Planke 1 61 Öldichtung 1
28 29
DE

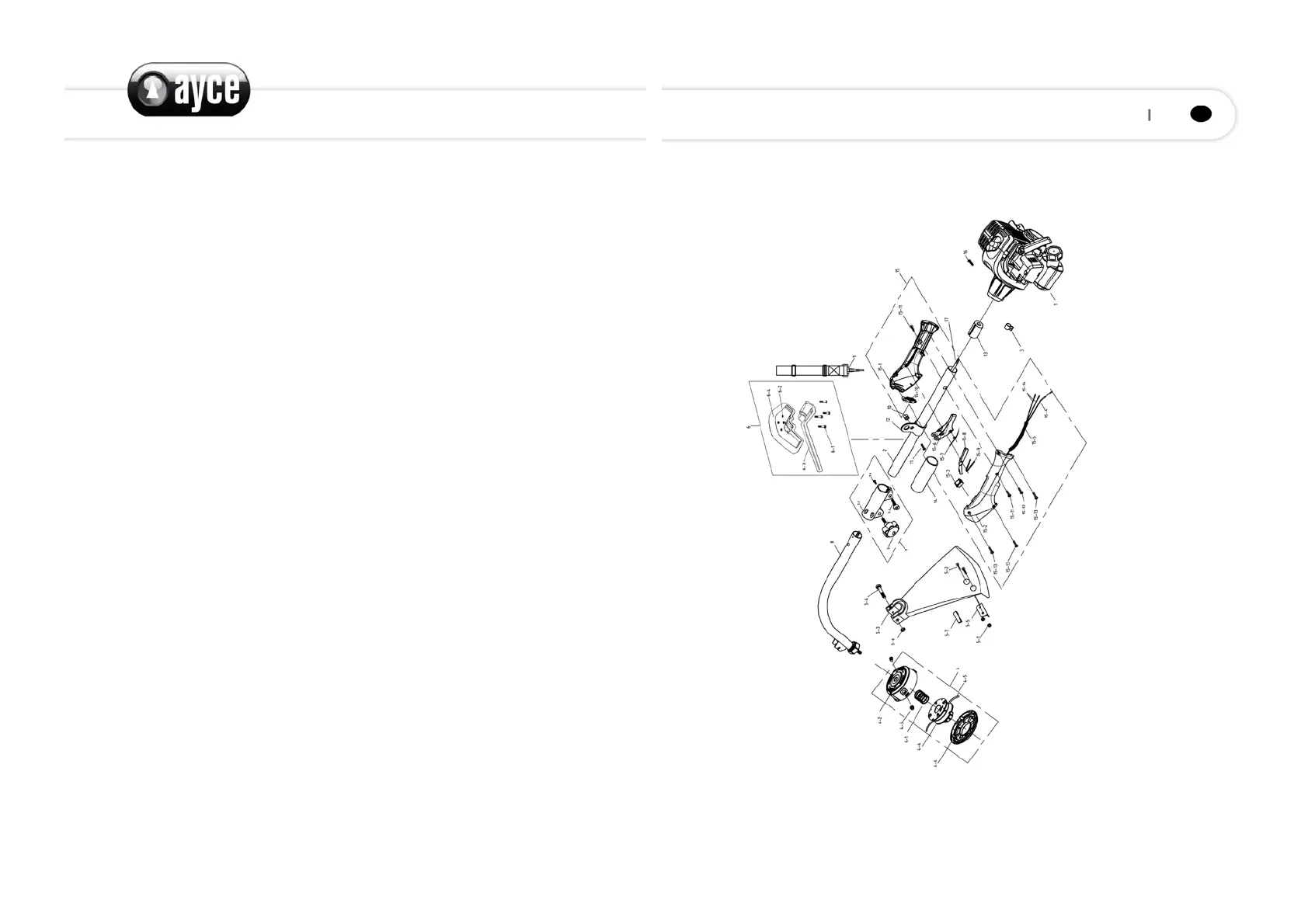

TECHNISCHE ZEICHN
UNG
(2)
