84 85
I T
ELENCO DEI PEZZI DI RICAM
BIO(1)
Nu
m.
Num.
1
Coper
chio del filtro dell'aria 1 2 Spugna 1
3 Vite 2 4 Rondella 2
5 Piedistallo 1 6 Guaina 2
7 Carburatore 1 8 Guarnizione 1
9 Vite 2 10 Rondella 2
11 Sede carburatore 1 12 Guarnizione carburatore 1
13 Guarnizione 1 14 Vite 2
15 Coperchio dello scarico 1 16 Scarico 1
17 Guarnizione 1 18 Vite 4
19 Candela di iniezione 1 20 Cilindro 1
21 Guarnizione del cilindro 1 22 Anello del pistone 1
23 Pistone 1 24 Fermo del perno del pistone 2
25 Guarnizione del perno 1 26 Perno del pistone 1
27 Vite 2 28 Rondella 2
29 Gruppo iniezione 1 30 Filo 1
31 Vite 4 32 Gruppo coperchio posteriore 1
33 Vite 3 34 Rocchetto di avviamento 1
35 Vite 4 36 Plancia 1
37-1 Vano albero 1 37-2 Vano albero 1
38 Guarnizione di tenuta olio 1 39 Guarnizione sfera 2
40
Gruppo albero di
1
41 Chiave 1
42 Guarnizione 1 43 Rondella 3
44 Vite 4 45 Volano 1
46 Rondella 1 47 Dado 1
48 Guaina 1 49 Vite 2
50 Guida frizione 1 51 Disco frizione 1
52 Deflettore 1 53 Protezione 1
54 Vite 4 55 Dado 2
56 Vite 2 57 Gruppo serbatoio carb. 1
57-1 Tubo dell'olio 1 57-2 Sede tubo dell'olio 1
57-3 Tubo dell'olio 1 57-4 Filtro dell'olio 1
57-5 Gruppo coperchio serbatoio 1 57-6 Serbatoio carburante 1
57-7 Vite 3 57-8 Rondella 3
58 Vite 1 59 Rondella 1
60 Plancia 1 61 Tenuta ermetica olio 1

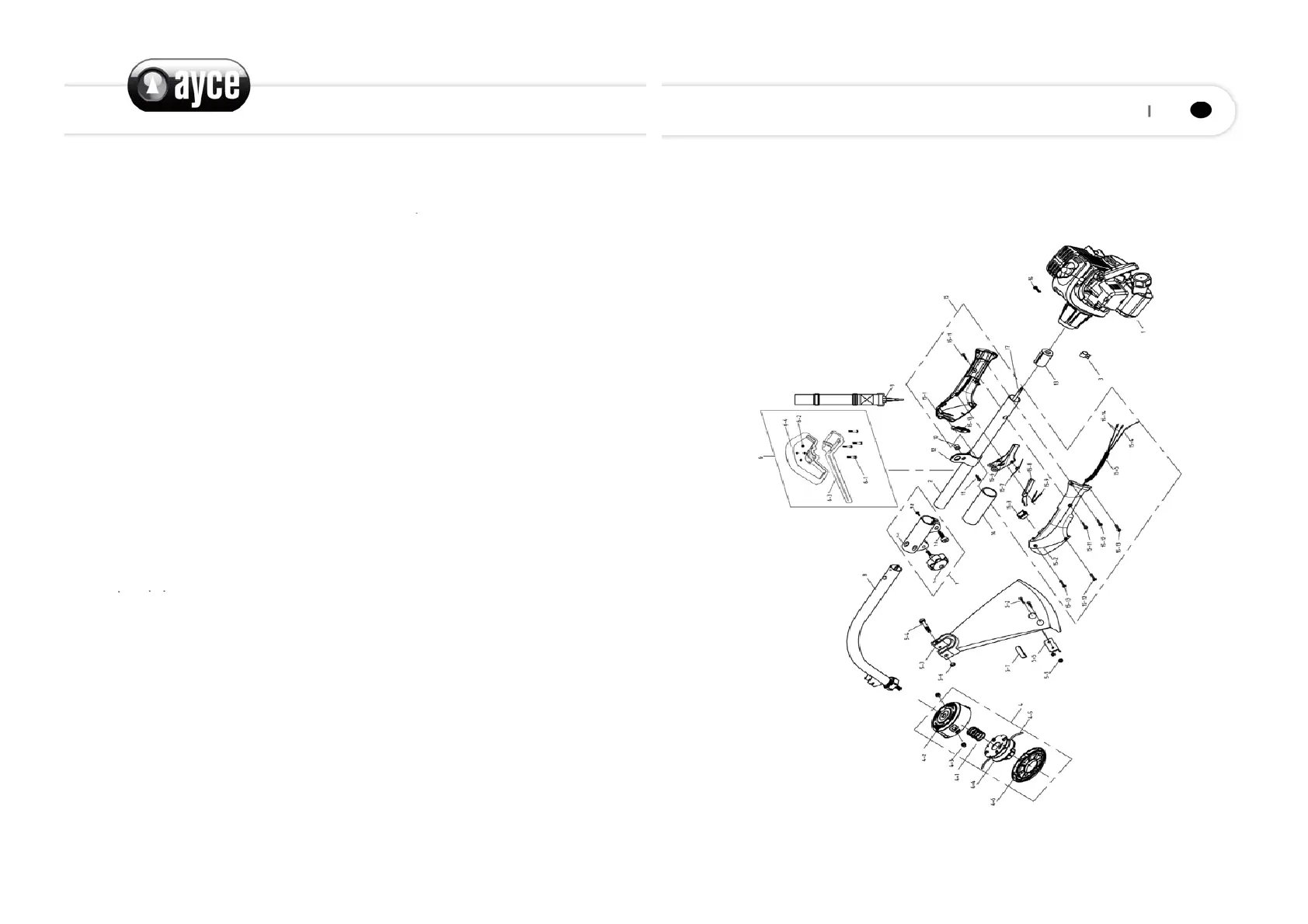

SCHEMI T
ECNICI(2)
Nom
ep
ezzo
QTÀ
Nomepezzo
QTÀ
