Produktbeschreibung
4.3 Bedien- und Anzeigeelemente
4.3.1 Betriebsartenschalter
Einstellung Bedeutung
L Light on (hellschaltend) / Schließer
D Dark on (dunkelschaltend) / Öffner
Tab. 4-1: Betriebsartenschalter
4.3.2 Empfindlichkeitseinstellung
Mit dem Drehregler kann die Empfindlichkeit und Reich-
weite des Empfängers eingestellt werden.
ACHTUNG
Produktbeschädigung
Wird die Empfindlichkeitseinstellung über den Anschlag
hinaus gedreht, kann die Einstellung beschädigt werden.
► Das Potenziometer nicht über den mechanischen
Anschlag bei 270° drehen.
Einstellung Bedeutung
Drehen im
Uhrzeigersinn
Erhöhen der Empfindlichkeit.
Drehen gegen den
Uhrzeigersinn
Absenken der Empfindlichkeit.
Tab. 4-2: Empfindlichkeitseinstellung
4.3.3 LED-Anzeigen
LED Bedeutung
Gelb Betriebsanzeige: Die LED leuchtet,
sobald der Sensor aktiv ist.
Grün Stabilitätsanzeige: Die LED leuch-
tet, sobald der Sensor betriebsbe-
reit ist und in einem sicheren
Bereich arbeitet.
Tab. 4-3: LED
4.1 Aufbau
BOS R090K- _ U-_ D1_-S49
BOS R090K- _ U-_ D1_-S75
(3.1)
7.4
2-M3
3.4
10.8
3.2
8.2
11.8
19.2
(3.1)
9.9
19.5
31.5 1.2
25.4
3.4
10.8
(3.1)
0.1
(13.9) 20.2
(3.1)
7.4
7.2
Empfängerachse
Senderachse
Scheibe
gelbe LED
grüne LED
Einstellung der Betriebsart
Empfindlichkeitseinstellung
BOS R090K- _ U-_ D1_-02
(3.1)
7.4
2-M3
3.4
10.8
3.2
8.2
11.8
19.2
(3.1)
9.9
19.5
31.5 1.2
25.4
3.4
10.8
(3.1)
0.1
(13.9) 20.2
(3.1)
7.4
7.2

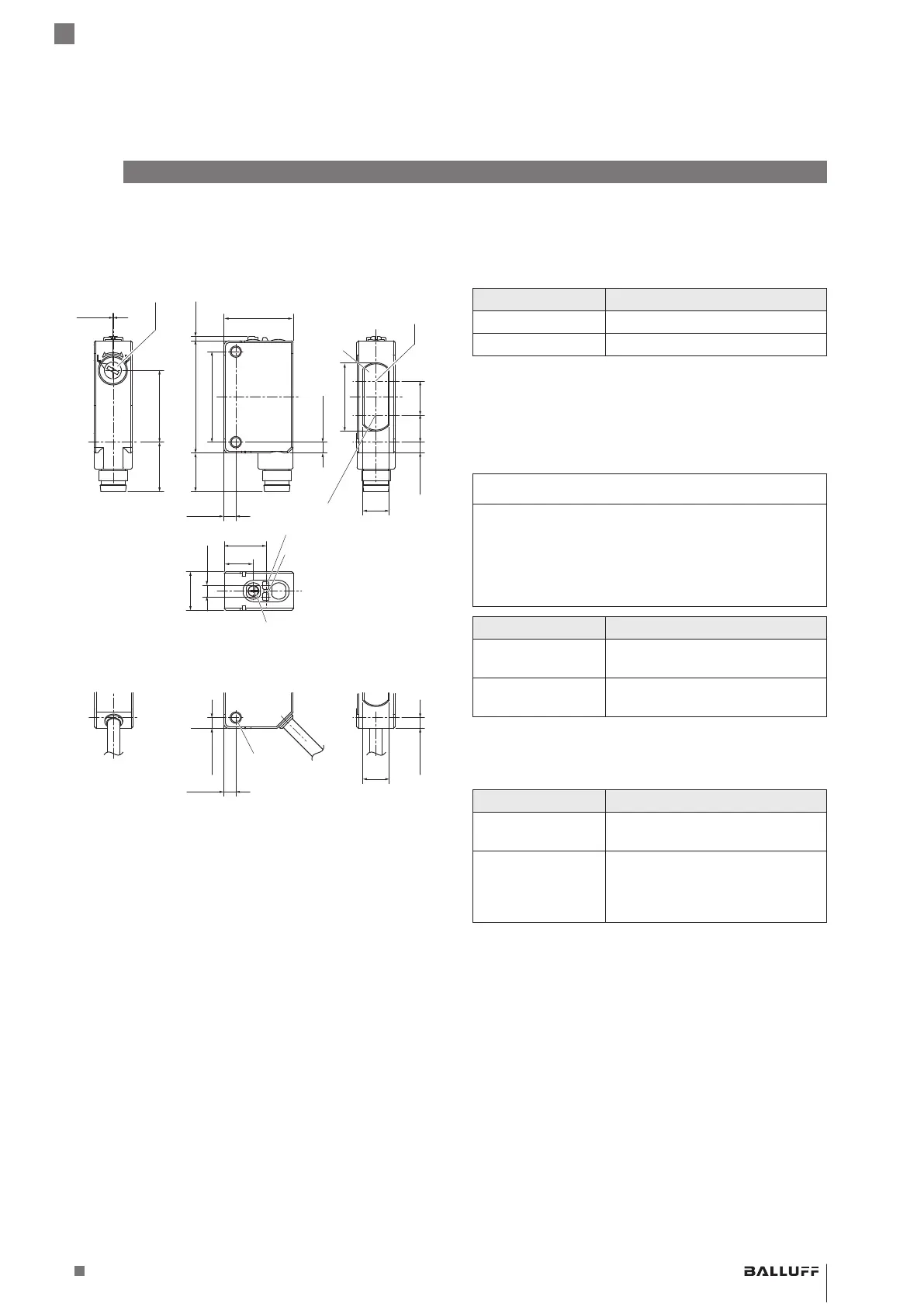

Bild 4-1: Abmessungen, Aufbau und Funktion
4.2 Funktion
Bei einem Lichttaster wird das Sendelicht vom Objekt
reflektiert und im Empfänger ausgewertet.
BOS R090K-_U-_ D1_-S49/S75/02
Optoelektronische Sensoren – Lichttaster
