8 deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite7.
VORSICHT
Rotlicht
Beim Blick in den vom Sender ausgehenden Lichtstrahl
ist eine vorübergehende Blendung und Irritation der
Augen möglich.
► Sendeeinheiten so montieren, dass auch während
des Betriebs kein Blick in den Lichtstrahl möglich ist.
Einbauhinweise
– Der Sensor kann mit zwei M3 Schrauben befestigt wer-
den.
– Der Installationsort muss frei von Vibrationen, Staub,
giftigen Dämpfen, Wasser, Öl und Chemikalien sein.
– Den Sensor nicht im Freien und nicht neben induktiven
Geräten oder Wärmequellen montieren.
– Den Sensor keinem direkten Sonnenlicht und keiner
direkten Lichteinstrahlung aussetzen.
– Die max. Kabellänge beträgt 100 m bei einem Lei-
tungsquerschnitt von min. 0,3 mm
2
.
– Das Anschlusskabel nicht parallel zu Hochspannungs-
und Motorkabeln verlegen.
5
Einbau und Anschluss
5.2 Elektrischer Anschluss
S75-Stecker S49-Stecker

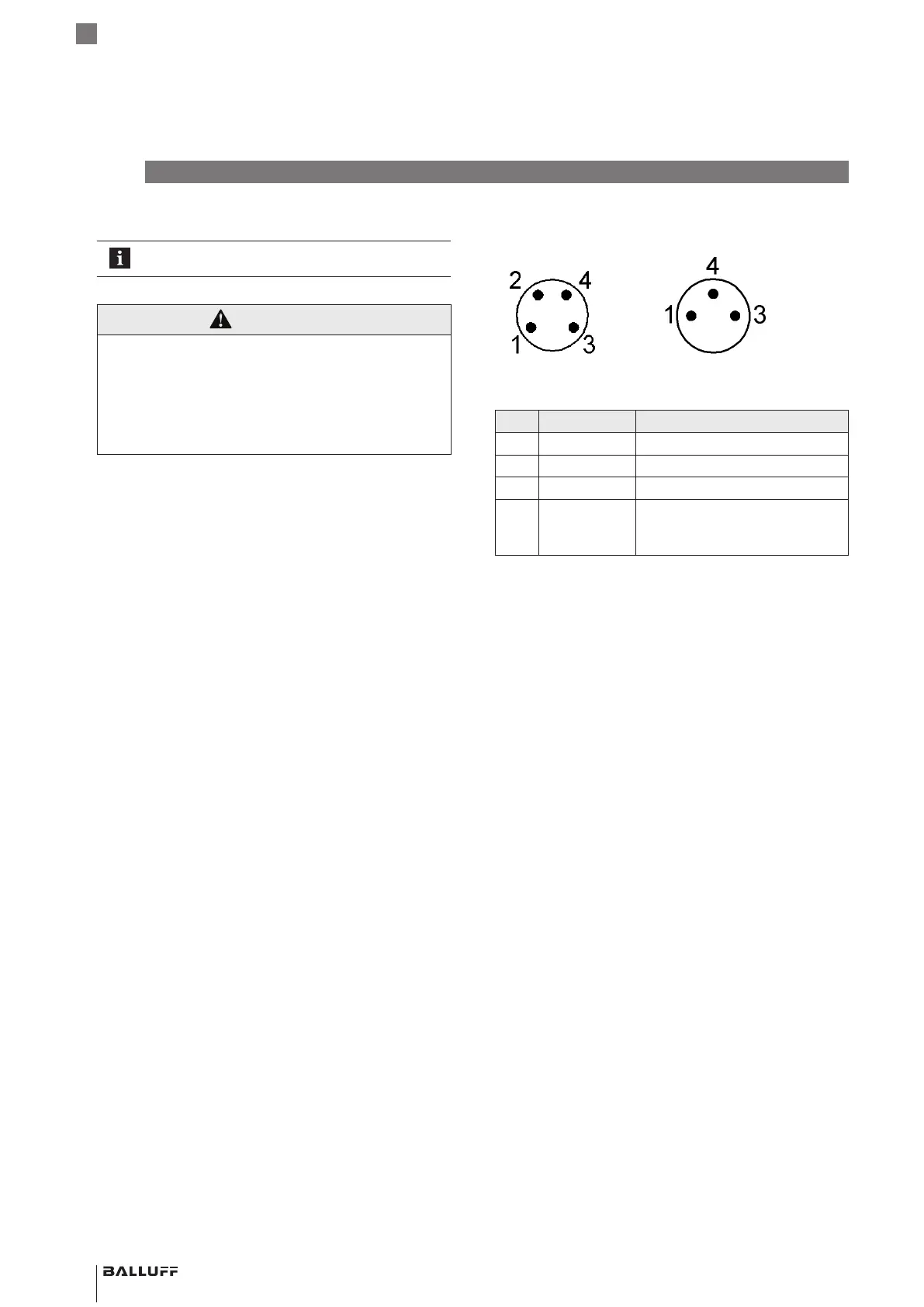

Bild 5-1: Pinbelegung Steckervariante (Draufsicht auf Stiftseite)
Pin Adernfarbe Signal
1 BN UB+ (10…30VDC)
2 WH nicht belegt
3 BU UB− (0V)
4 BK Sender: nicht belegt
Empfänger: OUT1 (Schaltaus-
gang)
Tab. 5-1: Pinbelegung
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken
