www.balluff.com 7deutsch
4
Produktbeschreibung
4.3 Bedien- und Anzeigeelemente
4.3.1 Betriebsartenschalter (nur bei Empfänger)
Einstellung Bedeutung
L Light on (hellschaltend) / Schließer
D Dark on (dunkelschaltend) / Öffner
Tab. 4-1: Betriebsartenschalter
4.3.2 Empfindlichkeitseinstellung (nur bei
Empfänger)
Mit dem Drehregler kann die Empfindlichkeit- und Reich-
weite des Empfängers eingestellt werden.
ACHTUNG
Produktbeschädigung
Wird die Empfindlichkeitseinstellung über den Anschlag
hinaus gedreht, kann die Einstellung beschädigt werden.
Das Potenziometer nicht über den mechanischen
Anschlag bei 270° drehen.
Einstellung Bedeutung
Drehen im
Uhrzeigersinn
Erhöhen der Empfindlichkeit.
Drehen gegen den
Uhrzeigersinn
Absenken der Empfindlichkeit.
Tab. 4-2: Empfindlichkeitseinstellung
4.3.3 LED-Anzeigen
LED Bedeutung
Gelb
1)
Betriebsanzeige: Die LED leuchtet,
sobald der Sender aktiv ist.
Grün
2)
Stabilitätsanzeige: Die LED leuch-
tet, sobald der Sensor betriebsbe-
reit ist und in einem sicheren
Bereich arbeitet.
1)
nur bei Sender
2)
nur bei Empfänger
Tab. 4-3: LED
4.1 Aufbau
BOS R090K- _ U-RX10-S49
BOS R090K- _ U-RX10-S75
(3.1)
7.4
2-M3
3.4
10.8
3.2
8.2
11.8
19.2
(3.1)
17.1
19.5
31.5 1.2
25.4
3.4
10.8
(3.1)
0.1
(13.9) 20.2
(3.1)
7.4
optischeAchse
Scheibe
gelbe LED
1)
grüne LED
2)
Einstellung der Betriebsart
Empfindlichkeitseinstellung
2)
BOS R090K- _ U-RX10-02
(3.1)
7.4
2-M3
3.4
10.8
3.2
8.2
11.8
19.2
(3.1)
17.1
19.5
31.5 1.2
25.4
3.4
10.8
(3.1)
0.1
(13.9) 20.2
(3.1)
7.4
1)
nur bei Sender
2)
nur bei Empfänger

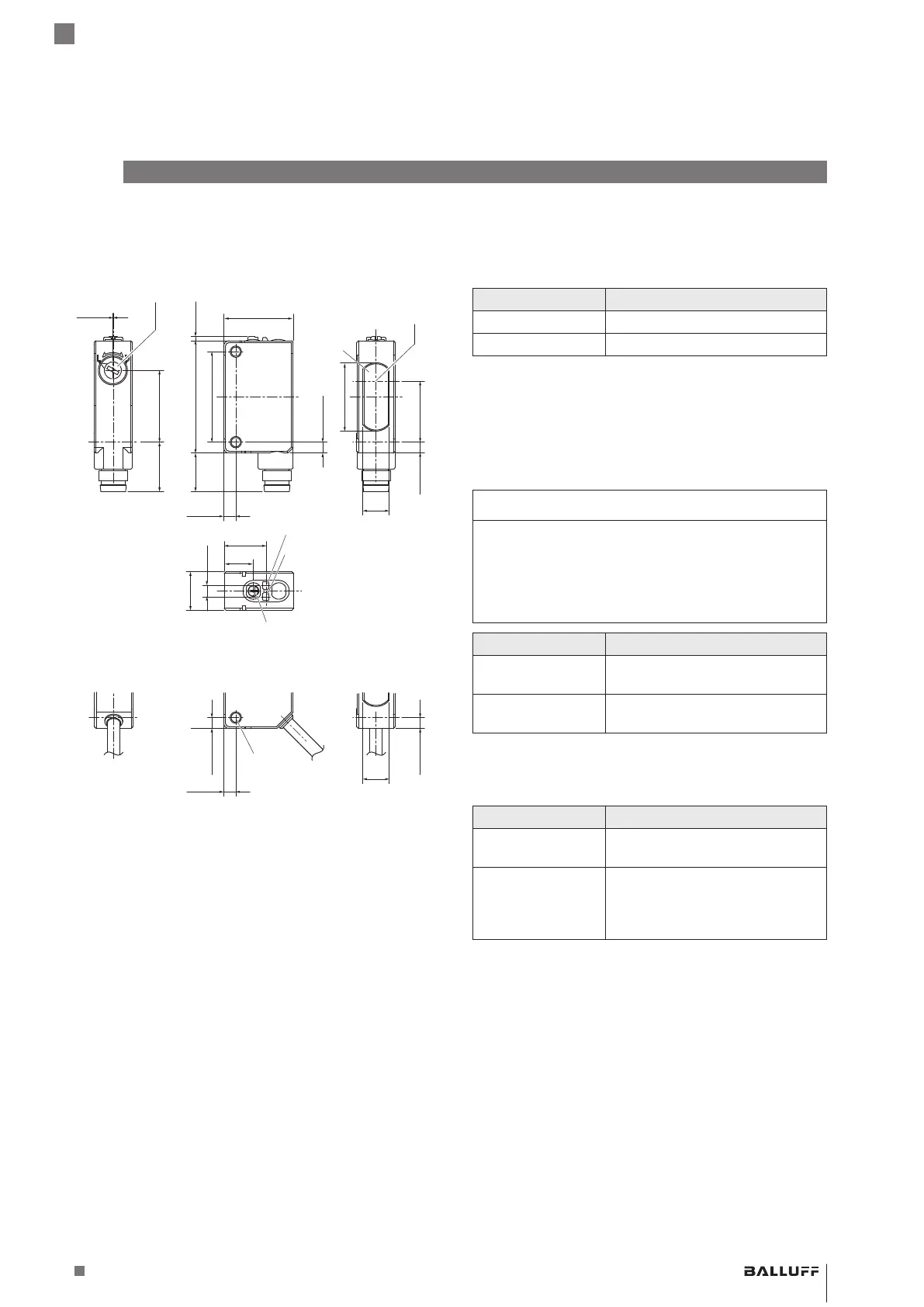

Bild 4-1: Abmessungen, Aufbau und Funktion
4.2 Funktion
Einweglichtschranken sind Sensoren mit getrennten
Sender- und Empfängereinheiten, die zu beiden
Seiten der Taststrecke gegeneinander ausgerichtet sein
müssen. Wenn ein Objekt den Lichtstrahl unterbricht,
schaltet der Empfänger um, d. h., das Ausgangssignal
ändert sich.
BOS R090K-_U-RX10-S49/S75/02
Optoelektronische Sensoren – Einweglichtschranken
