DIAGNOSI DELLE CAUSE DI MALFUNZIONAMENTO E BLOCCO.
In caso di blocco bruciatore nel pulsante di sblocco sarà ssa la luce rossa.
Premendo per più di 3 sec. la fase di diagnosi verrà attivata (luce rossa con lampeggio rapido), nella tabella sottostante viene riportato il signi-
cato della causa di blocco o malfunzionamento in funzione del numero di lampeggi (sempre colore rosso).
Premendo il pulsante di sblocco per almeno 3 sec. si interromperà la funzione di diagnosi.

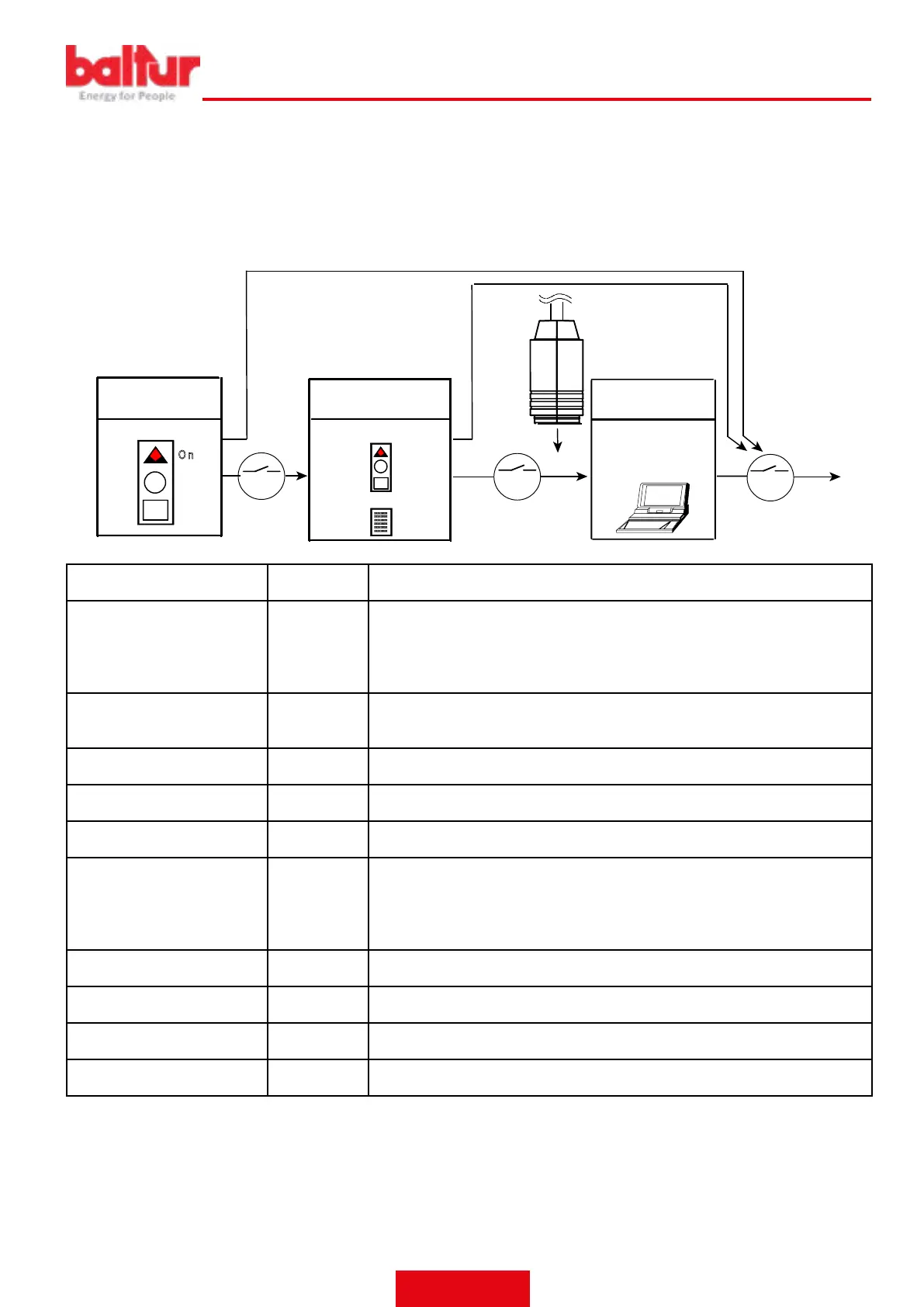

Lo schema sotto riportato indica le operazioni da eseguire per attivare le funzioni di diagnostica anche con interfaccia di comunicazione attra-
verso il cavo di collegamento "OCI400".
E K
> 3 s
xxxx xxxx
xxxx xxxx
xxxx xxxx
xxxx xxxx
xxxx xxxx
xxxx xxxx
E K
OCI400
E K
< 3 s
7101z04e0305
R e se t
O n
> 3 s
Posizione di
funzionamento
Posizione di
funzionamento
Indicazione visiva
Tabella codici colore
Posizione di
funzionamento
Interfaccia PC /
analizzatore
diagnostica
Indicazione ottica "AL" al morsetto
10
Possibili cause
2 lampeggi
●●
On Assenza del segnale di amma alla ne del tempo di sicurezza <TSA>
- Malfunzionamento valvole combustibile
- Malfunzionamento rilevatore amma
- Difettosità nella taratura del bruciatore, assenza di combustibile
- Mancata accensione difettosità trasformatore di accensione
3 lampeggi
●●●
On - Malfunzionalità pressostato aria LP
- Mancanza segnale pressostato dopo T10
- Contatto del pressostato LP incollato in posizione di riposo
4 lampeggi
●●●●
On Luce estranea durante la fase di accensione
5 lampeggi
●●●●●
On - Assenza segnale pressostato aria LP
- Contatto del pressostato LP incollato in posizione di lavoro
6 lampeggi
●●●●●●
On Non utilizzata
7 lampeggi
●●●●●●●
On Assenza del segnale di amma durante funzionamento normale, ripetizione accensione
(limitazione nel numero delle ripetizioni dell’accensione)
- Anomalia delle valvole combustibile
- Anomalie del rilevatore amma
- Difettosità nella taratura del bruciatore
8 lampeggi
●●●●●●●●
On Non utilizzata
9 lampeggi
●●●●●●●●●
On Non utilizzata
10 lampeggi
●●●●●●●●●●
On Problemi di cablaggio elettrico o danneggiamenti interni al dispositivo
14 lampeggi
●●●●●●●●●●●●●●
On CPI contatto non chiuso
• In condizioni di diagnosi di anomalia il dispositivo rimane disattivato.
• - Il bruciatore è spento.
• - La segnalazione di allarme «AL» è sul morsetto 10 che è sotto tensione.
• Per riattivare il dispositivo e iniziare un nuovo ciclo procedere premendo per 1 sec. (< 3 sec) il pulsante di sblocco.
