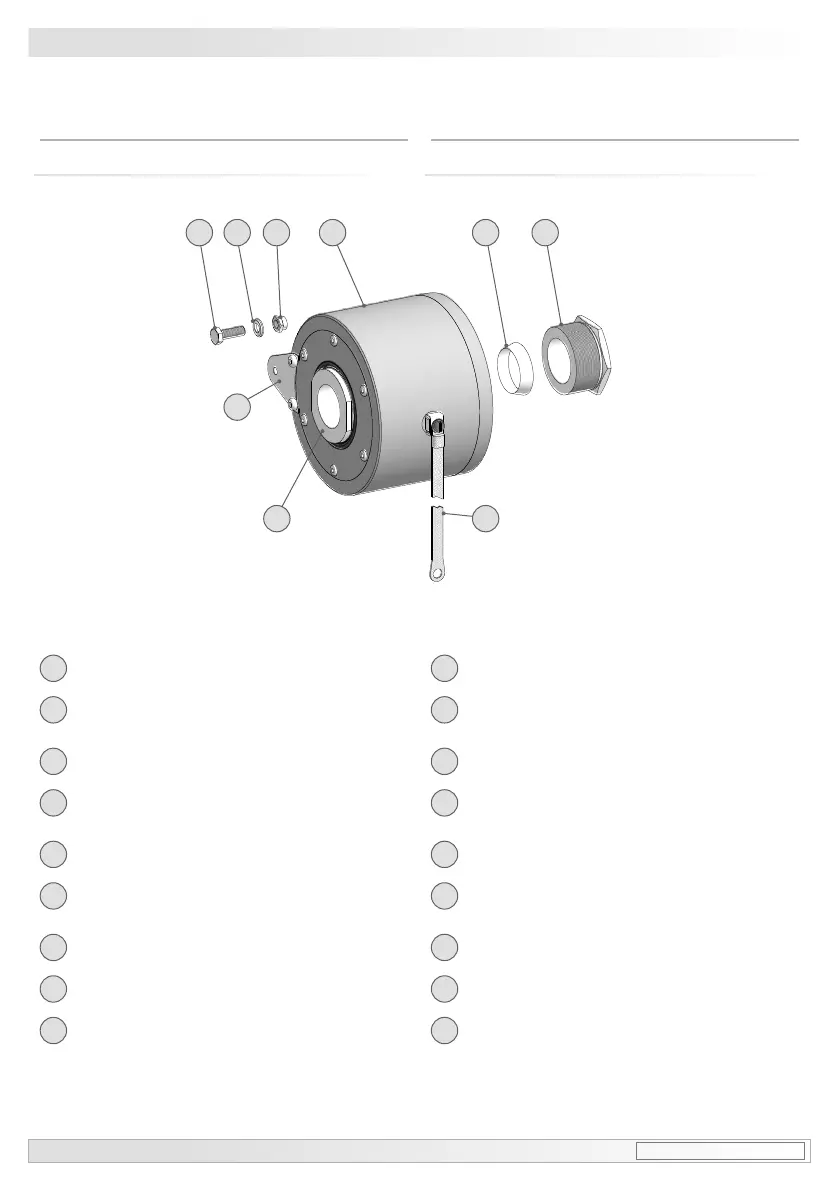

Baumer HÜBNER EExME 12 - Vorbereitung; Lieferumfang; Preparation; Scope of Delivery

7
Baumer_EEXME12-T1_II_DE-EN (19A1)
MB052T1 - 11080038
1
Gehäuse
2
Durchgehende Hohlwelle mit Schlüsseläche
SW 45 mm
3
Drehmomentblech
4
Selbstsichernde Mutter M6,
ISO 10511, SW 10 mm
5
Scheibe B6, ISO 7090
6
Sechskantschraube M6x18 mm,
ISO 4017, SW 10 mm
7
Erdungsband, Länge ~230 mm
8
Spannelement
9
Gewindebuchse mit Schlüsseläche
SW 36 mm bei Hohlwelle ø20 mm,
SW 46 mm bei Hohlwelle ø30 mm,
SW 50 mm bei Hohlwelle ø40 + ø42 mm
1
Housing
2
Throughhollowshaftwithspannerat
45 mm a/f
3
Torque sheet
4
Self-locking nut M6,
ISO 10511, 10 mm a/f
5
Washer B6, ISO 7090
6
Hexagon screw M6x18 mm,
ISO 4017, 10 mm a/f
7
Earthing strap, length ~230 mm
8
Clamping element
9
Insertnutwithspannerat
36 mm a/f at hollow shaft of ø20 mm,
46 mm a/f at hollow shaft of ø30 mm,
50 mm a/f at hollow shaft of ø40 + ø42 mm
4 Vorbereitung
4.1 Lieferumfang
4 Preparation
4.1 Scope of delivery
4 Vorbereitung / Preparation
145
3
6 8 9
72
