Baumer HÜBNER EExME 12 - Erforderliches Werkzeug (nicht IM Lieferumfang Enthalten); Montage; Schritt 1; Required Tools (Not Included in Scope of Delivery)

9
Baumer_EEXME12-T1_II_DE-EN (19A1)
MB052T1 - 11080038

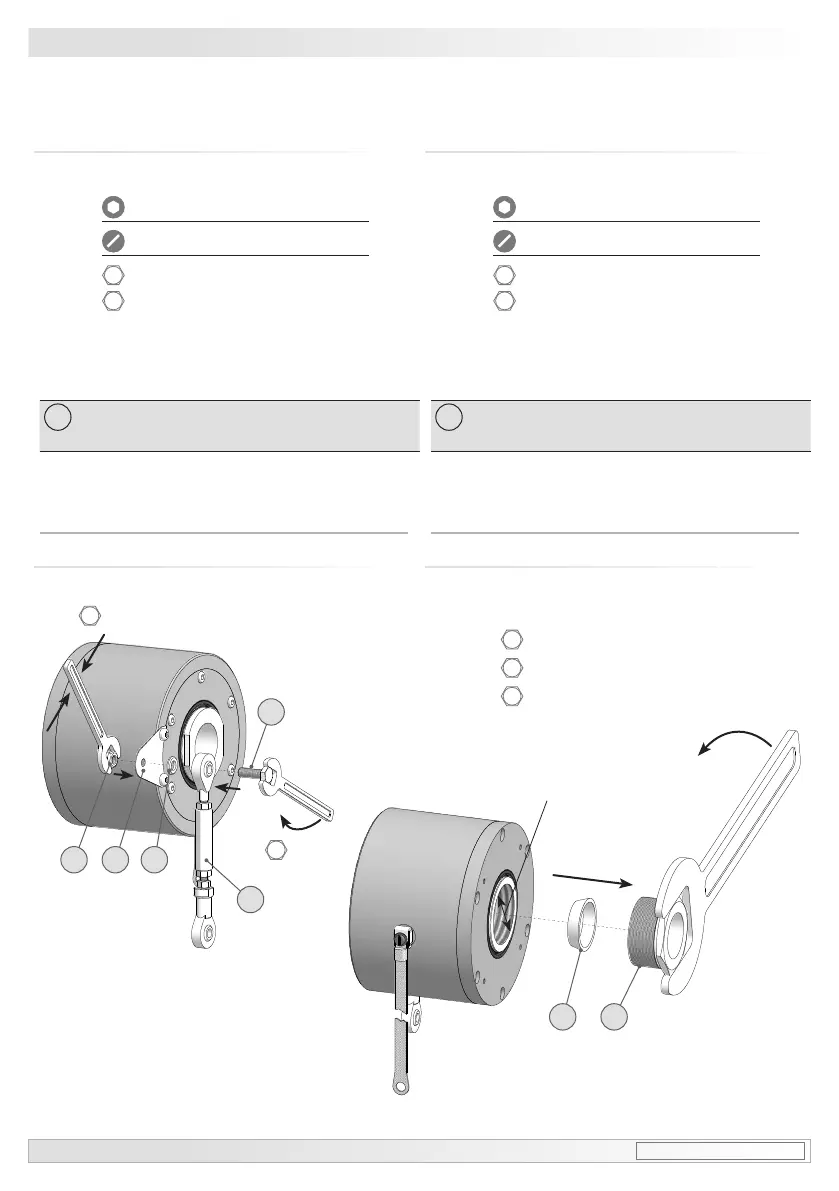

4-5 Vorbereitung - Montage / Preparation - Mounting
5 Montage
5.1 Schritt 1
5 Mounting
5.1 Step 1
6
*
534
8 9
***
* *
10
*
* Siehe Seite 7 oder 8
See page 7 or 8
4.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
4.3 Required tools
(not included in scope of delivery)
10 mm
10 mm
36 mm (øA = ø20 mm)
46 mm (øA = ø30 mm)
50 mm (øA = ø40 + ø42 mm)
13
Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265
13
Tool kit available as accessory:
Order number 11068265
3 mm
1,6x8 mm
10 mm (2x), 45 mm
36 mm
3)
, 46 mm
3)
oder 50 mm
3)
3)
Je nach Version der durchgehenden Hohlwelle
3 mm
1.6x8 mm
10 mm (2x), 45 mm
36 mm
3)
, 46 mm
3)
or 50 mm
3)
3)
Depending on the version of the trough hollow shaft
øA
Durchgehende Hohlwelle
Through hollow shaft
