5. Mechanische Montageanleitung
5.1. VoraussetzungenfürdieMontage
• Achtung!BeachtenSiedieBesonderenSicherheitshinweiseinKapitel4.
• StellenSiesicher,dasswährendderMontagedesTachogeneratorsder
Antrieb nicht in Betrieb genommen werden kann.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen
stillsetzen.
• Wir empfehlen die Anbauseite gemäss den Masszeichnungen in Kapitel 8 auszu-
führen.
Den jeweiligen Typ des Tachogenerators ist dem Gerätetypenschild zu entnehmen.
5.2. Vorgehensweise Montage
• DieVoraussetzungenderMontagegemässKapitel5.1.müssenerfüllt
sein.
5.2.1. TypWellengerät:KTD3-…B10;KTD3-...+ITD2…B10;
ITD 4…. + KTD 3-… B10…
• Keine starre Verbindung von Tachogeneratorwelle und Antriebswelle vornehmen.
• Antriebs- und Tachogeneratorwelle über eine geeignete Kupplung verbinden.
Der Anbau an den Antrieb muss mit möglichst geringem Winkelfehler und
Parallelversatz erfolgen.
• GeeigneteVerbindungen,sieheZubehör.
• Auf korrekten Anbau und störungsfreien Betrieb ist zu achten.
• Fremdkörper sind in ausreichendem Abstand zur Kupplung zu halten.

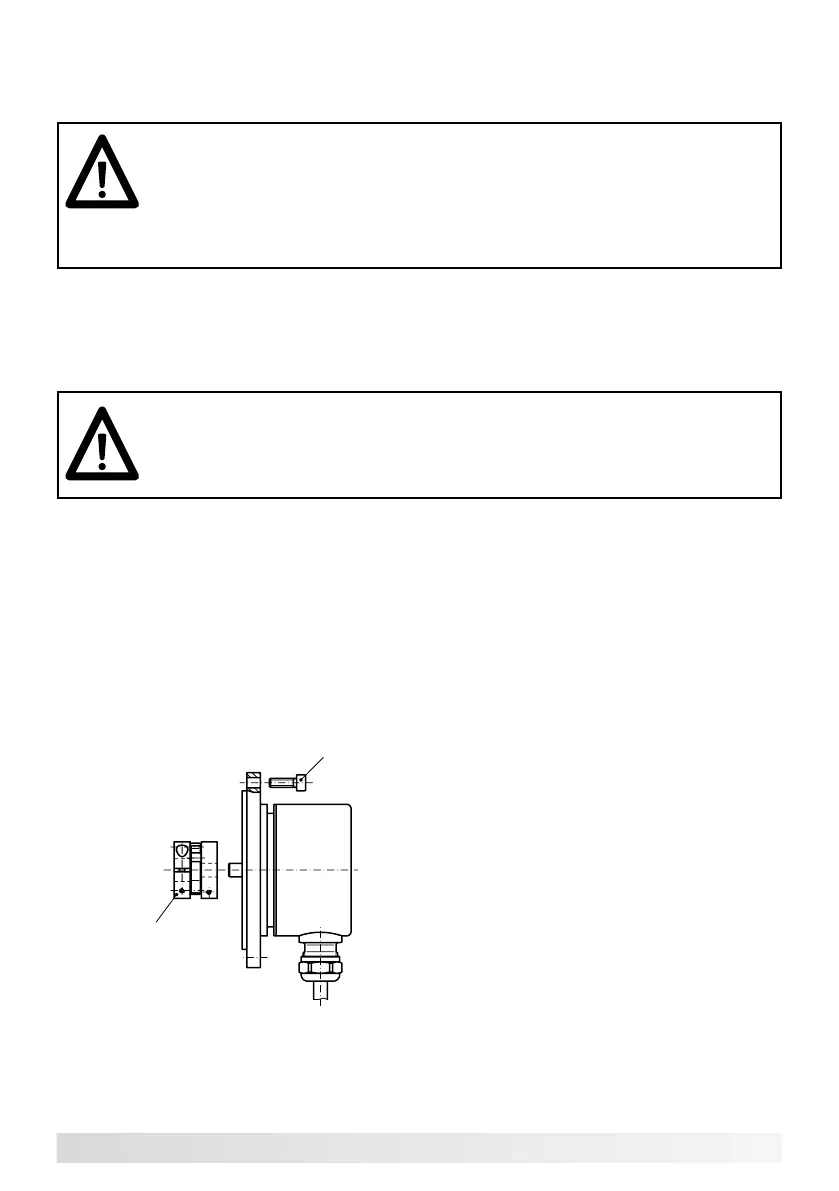

Befestigungs-
schrauben
flexible,
torsionssteife
Kupplung CPS...
