Respetar las distancias mínimas requeridas para la instalación de la
unidad interior.
5.5.3 Requisitos de la estancia
Advertencia
La estancia en la que se instale el sistema de aire acondicionado
con refrigerante R32 no puede ser de menores dimensiones que
las que se indican en la tabla siguiente. Esta medida tiene como
objetivo evitar los potenciales problemas de seguridad que
puedan causar las fugas de refrigerante de la unidad interior.
Tab.47
Altura de ins
talación de la
unidad interior
Carga de re
frigerante
Uni
dad
LSGT25-S LSGT35-S LSGT50-S LSGT70-S
0,6 m valor prede
terminado -
máximo
m
2
2,39 - 4,47 3,06 - 5,38 13,94 - 24,47 17,65 - 30,40
1 m valor prede
terminado -
máximo
m
2
0,86 - 1,61 1,10 - 1,94 5,02 - 9,17 6,35 - 10,94
1,8 m valor prede
terminado -
máximo
m
2
0,27 - 0,50 0,34 - 0,60 1,55 - 2,83 1,96 - 3,38
2,2 m valor prede
terminado -
máximo
m
2
0,18 - 0,33 0,23 - 0,40 1,04 - 1,89 1,31 - 2,26
Véase también
Carga de refrigerante adicional, página 61

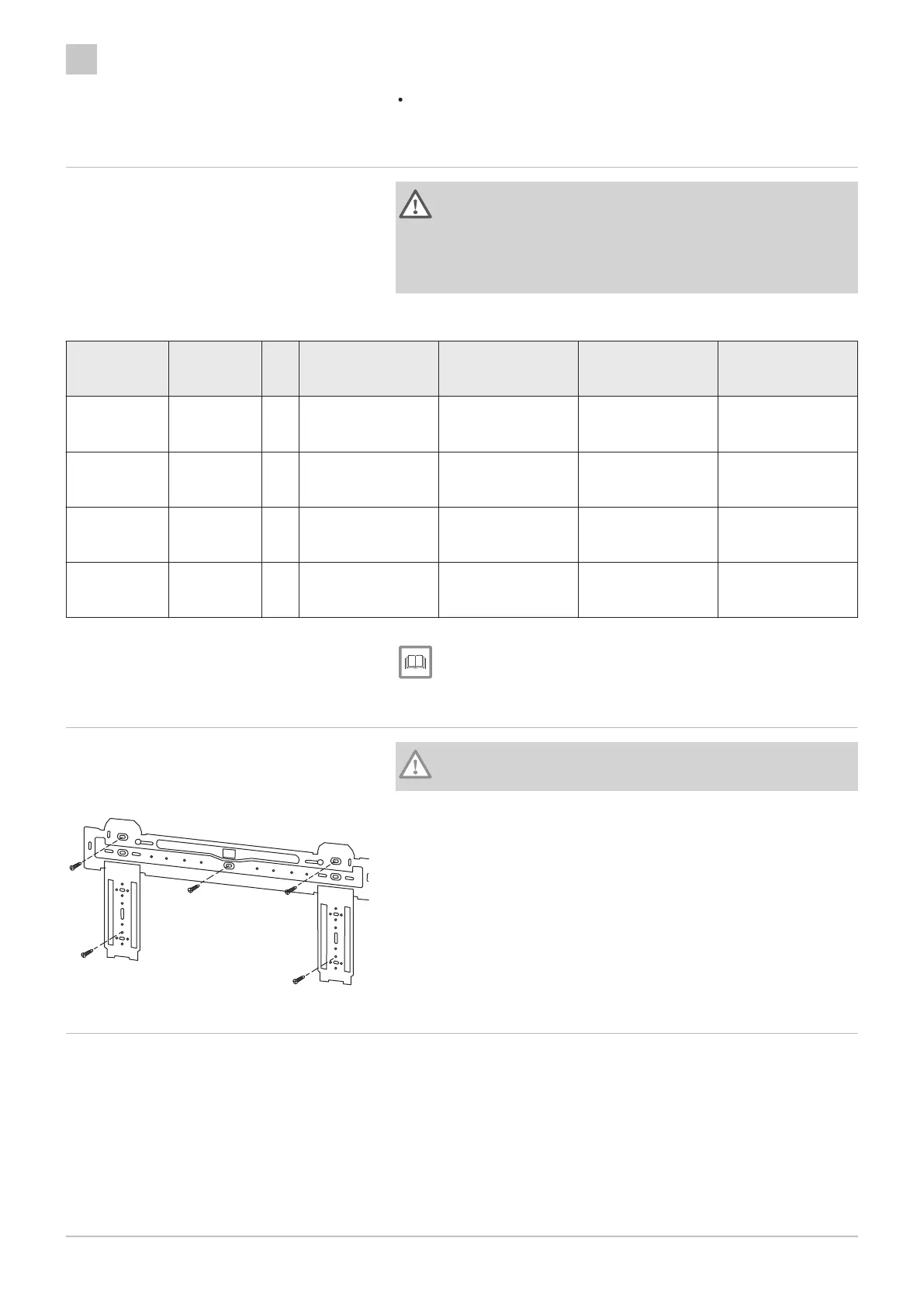

5.5.4 Instalación de la placa de montaje
Atención
La pared debe ser sólida y ser capaz de soportar 20 kg.
1. Colocar el soporte de montaje en la pared.
2. Asegurarse de que el soporte de montaje esté nivelado.
3. Determinar la posición de los orificios.
4. Taladrar orificios en la pared para el soporte de montaje.
5. Asegurar el soporte de montaje a la pared.
6. Utilizar un nivel de burbuja para asegurarse de que el soporte de
montaje se mantenga en horizontal y quede perpendicular a la
dirección vertical.
Si la instalación no es correcta, podrían producirse fugas de agua de
la unidad interior cuando el aire acondicionado se utilice en el modo
de enfriamiento.
5.5.5 Conexión de conductos de refrigerante
1. Extraer la conexión de los conductos de refrigerante.
2. Juntar y asegurar el conducto de condensados, los conductos de
refrigerante y los cables eléctricos con abrazaderas de plástico para
cables.
Fig.49
