5.4.6 Instalar a unidade exterior no chão
Para a instalação no chão, é necessário instalar uma base de betão, sem
ligação rígida ao edifício servido, para evitar a transmissão de vibrações.
Coloque um suporte de borracha no piso.
1. Faça um canal de escoamento com um leito granular.
2. Instale a estrutura base de betão com altura mínima de 200 mm, com
capacidade para suportar o peso da unidade exterior.
3. Posicione um suporte de borracha no piso.
4. Instalação da unidade exterior sobre uma estrutura base de betão.
5.4.7 Montagem da unidade exterior em suportes de parede
Por motivos de manutenção e vibração, a localização preferencial para a
unidade exterior é sobre pavimento firme. No entanto, a montagem da
unidade exterior em suportes de parede também é uma opção.
Ao montar a unidade exterior em suportes de parede, tenha em atenção
os seguintes pontos:
Utilize o suporte de parede certo e amortecedores antivibração.
Escolha uma parede sólida, com volume suficiente para amortecer as
vibrações.
Utilize buchas de isolamento acústico para betão ou pedra.
Escolha um local de fácil acesso para manutenção.
Certifique-se de que a unidade exterior consegue deslocar o ar de que
precisa livremente.
Certifique-se de que a água de descongelamento pode ser facilmente
eliminada quando ocorre um descongelamento (quando o ar
condicionado é utilizado como bomba de calor).
5.4.8 Instalar o tubo de drenagem de condensados
1. Ligue o tubo de drenagem de condensados à unidade exterior com o
conector de drenagem do saco de acessórios e use uma abraçadeira
para tubo flexível para segurar.
2. Posicione o tubo com uma inclinação descendente de 30°. O tubo
não deve subir em ponto nenhum.
3. Proteja o tubo de drenagem de condensados e a torneira de
drenagem contra gelo, isolando-os com isolamento de borracha com
uma espessura de 8 mm ou mais.

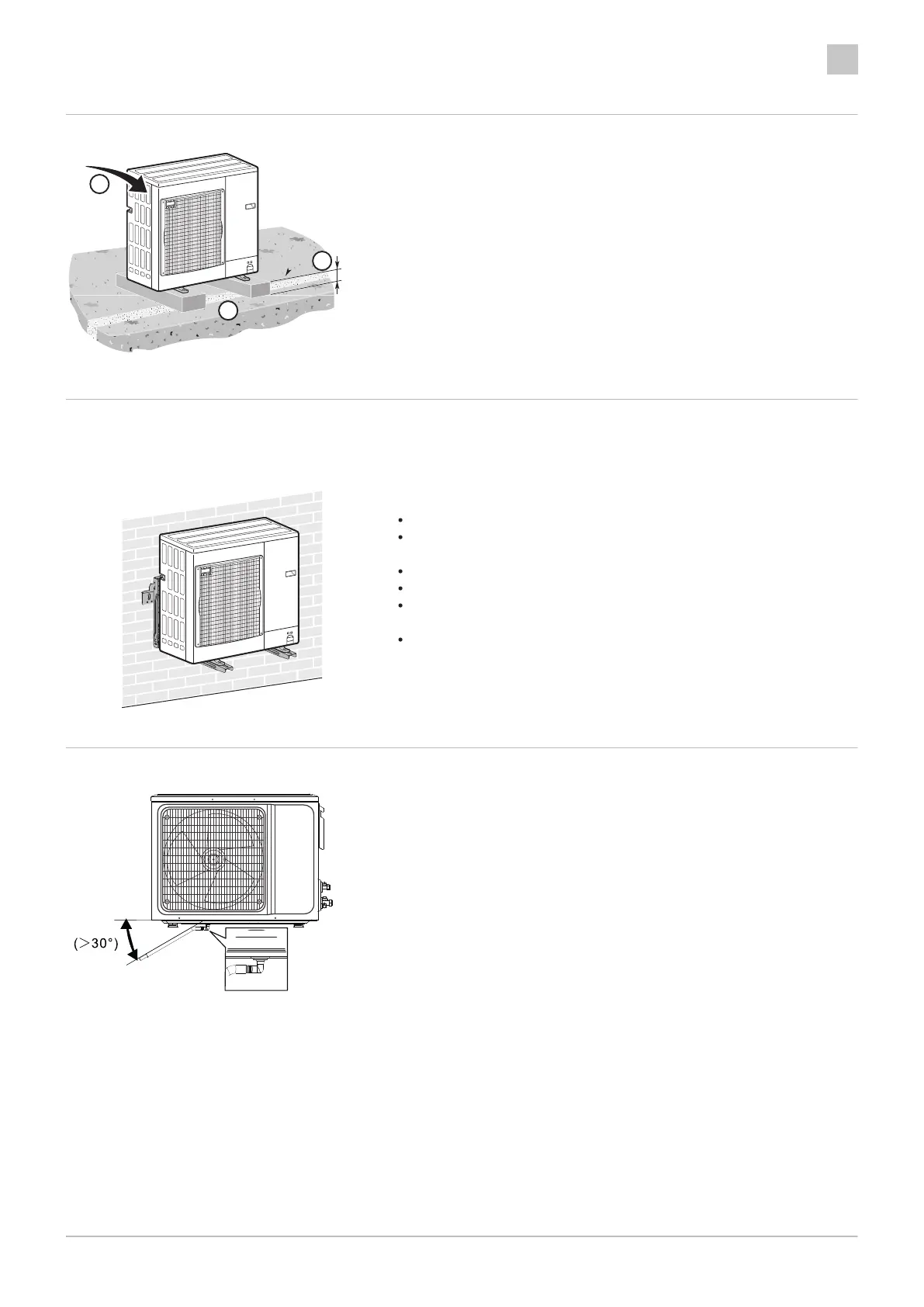

Fig.78
