ISTRUZIONI DESTINATE ALL’INSTALLATORE
25. COLLEGAMENTO ELETTRICO DEL TELECONTROLLO
(FORNITO COME
ACCESSORIO)
Il telecontrollo non è compreso
nella dotazione della caldaia
perché fornito come acces-
sorio. Aprire il cruscotto della
scheda elettronica e collegare
il cavetto (fornito assieme alla
morsettiera a due poli) nel
connettore CN7 della scheda
elettronica di caldaia. Collegare
i terminali del telecontrollo alla
morsettiera a due poli (gura
12).

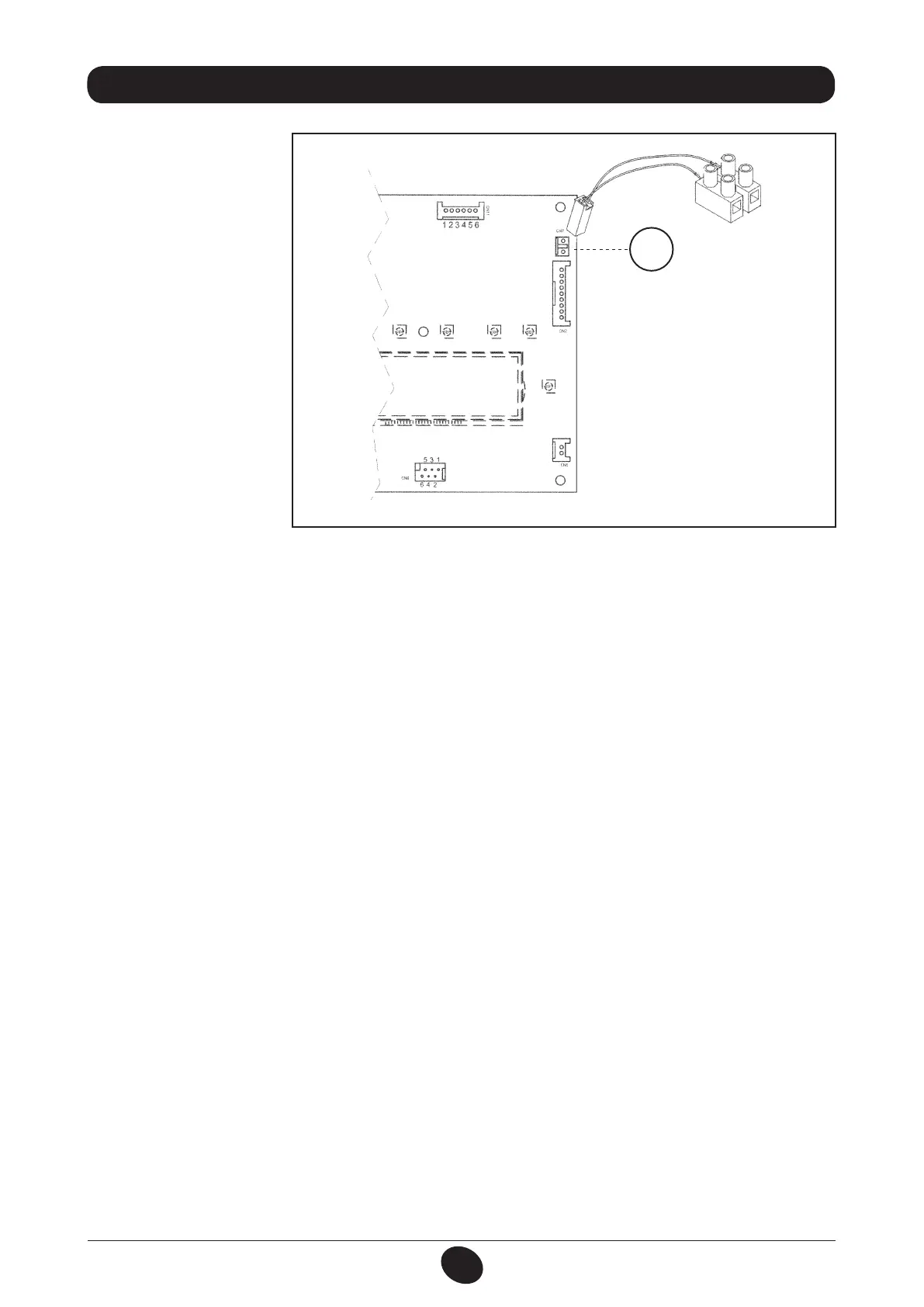

Figura 12
0610_1302 / CG_1856
CN 7
