15. ELEKTRICKÉ PŘIPOJENÍ
Elektrická bezpečnost přístroje je dosažena pouze v případě, že je kotel správně připojen na účinné uzemnění podle platných norem o
bezpečnosti zařízení ČSN 332180.
Kotel se připojuje do jednofázové elektrické napájecí sítě o 230 V s uzemněním pomocí trojžilového kabelu, který je součástí vybavení
kotle, přičemž je nutné dodržet polaritu Fáze – Nula.
Připojení proveďte pomocí dvoupólového vypínače s otevřením kontaktů alespoň na 3 mm.
V případě, že je potřeba vyměnit napájecí kabel, použijte harmonizovaný kabel „HAR H05 VV-F“ 3x0,75 mm2 s maximálním průměrem
8 mm.
Přístup k napájecí svorkovnici
• pomocí dvoupólového vypínače přerušte napětí;
• odšroubujte dva upevňovací šrouby panelu kotle;
• vyklopte ovládací panel
• odstraněním poklopu se dostanete k elektrickému zapojení (obrázek 7)
Pojistky typu 2A jsou umístěny v napájecí svorkovnici (při kontrole a/nebo výměně vytáhněte držák pojistky černé barvy).
DŮLEŽITÉ: dodržujte polaritu napájení L (FÁZE) – N (NULA).
(L) = FÁZE (hnědá)
(N) = NULÁK (světle modrá)
= UZEMNĚNÍ (žluto-zelená)
(1) (2) = Kontakt prostorového termostatu
UPOZORNĚNÍ
v případě, že je kotel připojen přímo k systému podlahového vytápění, je nutné vybavit tento systém bezpečnostním termostatem
přehřátí.

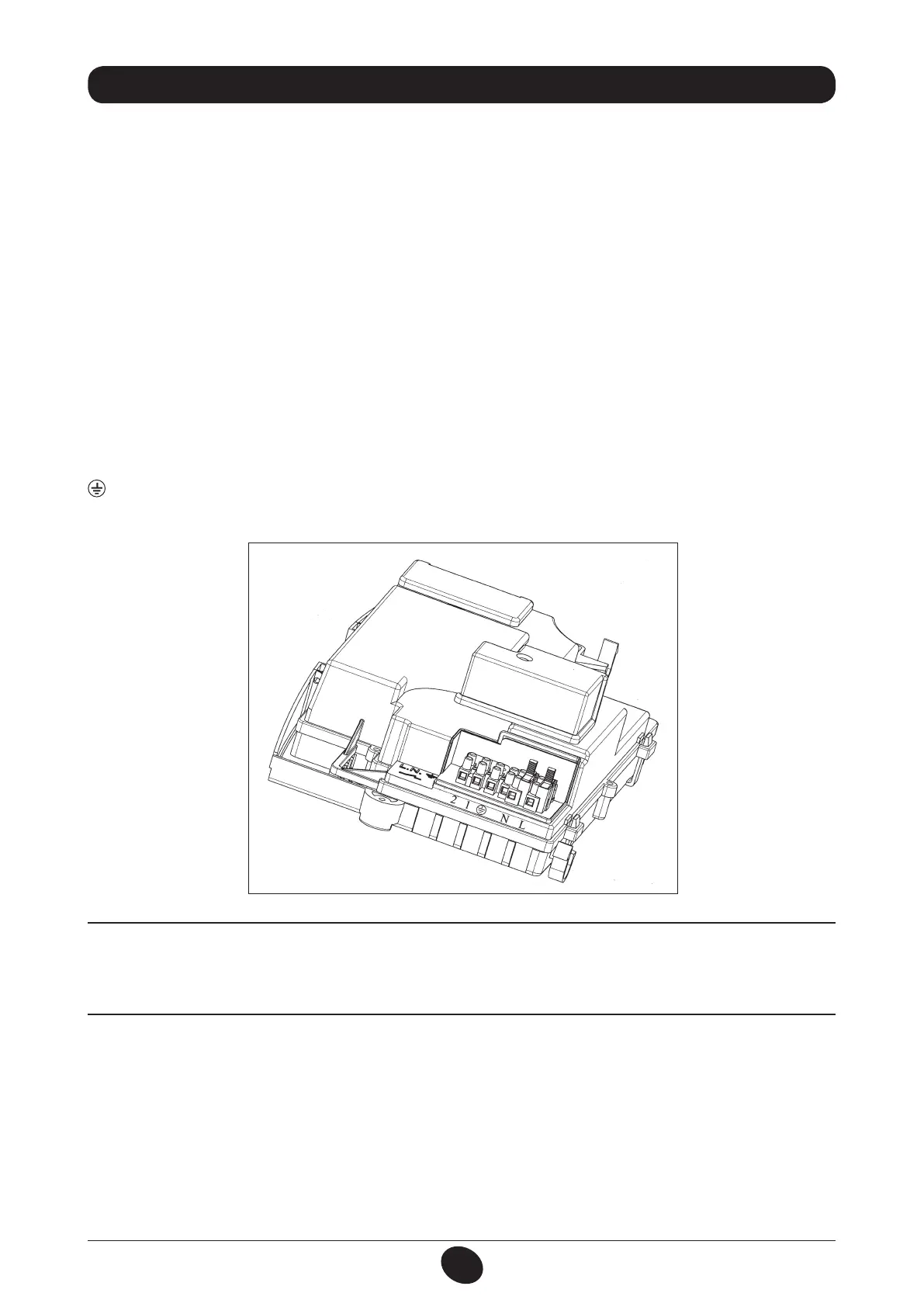

Obrázek 7
