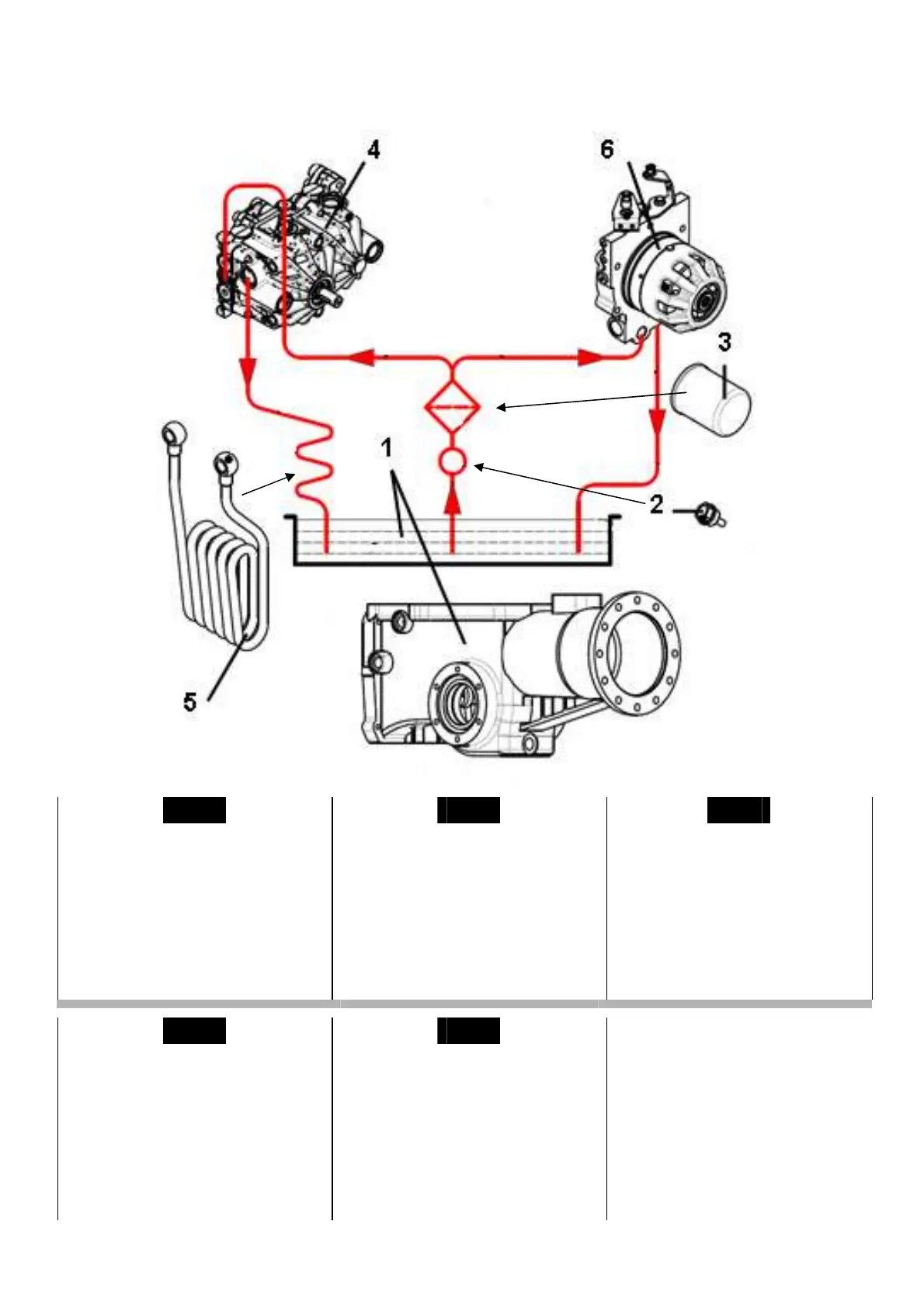

14.6 Schemi idraulici - Hydraulic diagrams - Schéma hydraulique - Esquemas hídraulicos - Hydraulische schema
14.6.1 Trasmissione idrostatica - Hydrostatic transmission - Transmission hydrostatique - Transmisión hídrostatica -
Hydrostatischenantrieb
IT EN FR
14.6.2 Legenda
1. Scatola cambio (serbatoio olio)
2. Tappo magnetico
3. Filtro spin on
4. Gruppo Kanzaki tipo KHS-13JH
5. Radiatore raffreddamento olio
6. Gruppo frizione idraulica Power-
Safe® (vedere 14.5.2)
14.6.2 Key
1. Gearbox (oil tank)
2. Magnetic cap
3. Spin on filter
4. Kanzaki group type KHS-13JH
5. Oil cooling radiator
6. PowerSafe® hydraulic clutch group
(see 14.5.2)
14.6.2 Légende
1. Boîte de vitesses (réservoir de
huile)
2. Bouchon magnétique
3. Filtre spin on
4. Kanzaki groupe type KHS-13JH
5. Radiateur refroidissement huile
6. Groupe embrayage hydraulique
PowerSafe® (voir 14.5.2)
ES DE
14.6.2 Legenda
1. Caja de cambio (serbatoio aceite)
2. Tapón magnético
3. Filtro spin on
4. Grupo Kanzaki tipo KHS-13JH
5. Radiator refrigeración del aceite
6. Grupo embrague hídraulico Power
Safe® (veer 14.5.2)
14.6.2 Key
1. Getriebegehäuse (Ölkessel)
2. Magnetdeckel
3. Spin on filter
4. Kanzaki-Gruppe Typ KHS-13JH
5. Ölkühler
6. Hydraulische Kupplungseinheit
PowerSafe® (Siehe 14.5.2)
