BE P1815EN - Page 17

Unlock
Lock
1
1
2
2
6
J
J
I

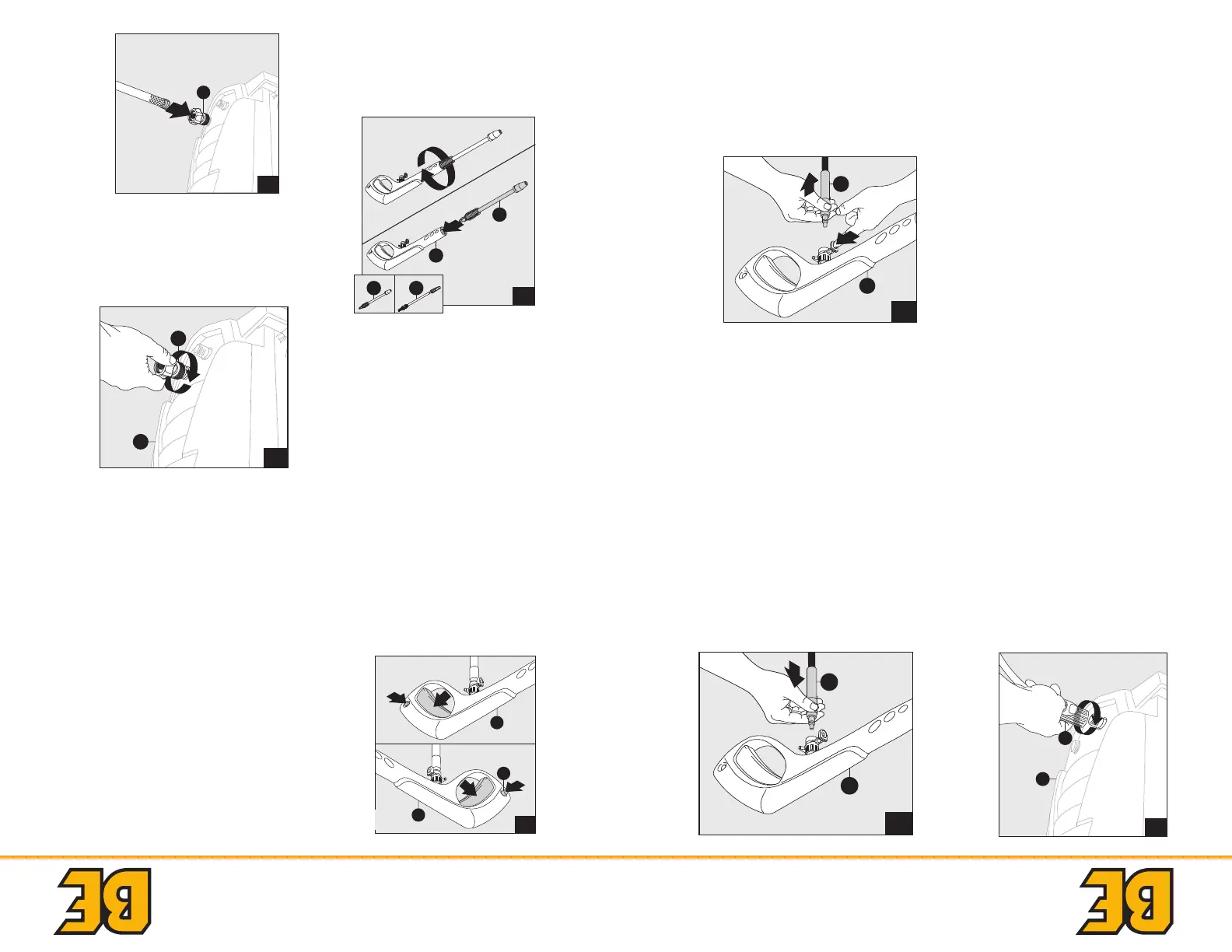

Verrouillage du pistolet
pulvérisateur (avant
l’installation de la lance).
Pour verrouiller la gâchette
du pistolet pulvérisateur (J),
pointez le pistolet loin de vous
et déplacez le bouton de sûreté
de droite à gauche. Ensuite,
appuyez sur
la gâchette pour vous assurer
que le tuyau est bien verrouillé
en place et qu’il ne bougera
pas. Toujours mettre le
bouton de sureté en position
de verrouillage lorsque le
pistolet n’est pas utilisé. Cette
procédure vise à s’assurer
que le pistolet est sécuritaire
lorsqu’il n’est pas utilisé.
Installation de la lance à buse
HP et BP et de la lance à buse
Turbo
Alors que le pistolet
1
2
7
H
HG
J
8
A
F
Installation de l’adaptateur de
tuyau d’arrosage Raccordez
l’adaptateur du tuyau d’arrosage
(F) dans l’embout d’alimentation
en eau de la laveuse à pression
(A). Serrez à la main.
1
9
F
3
A
B
4
B
J
Branchez l’autre extrémité du PVC
souple tuyau à haute pression (B)
au pistolet pulvérisateur (J). Pour ce
faire, insérez l’embout métallique en
laiton du tuyau dans le raccord situé
devant la gâchette. Un clic se fera en-
tendre indiquant le verrouillage des
deux composants. Assurez-vous que
le tuyau est bien verrouillé dans le
pistolet pulvérisateur en tirant légère-
ment dessus. Le tuyau est maintenant
fixé sécuritairement dans le pisto-let
pulvérisateur.
Remarque : N’APPUYEZ PAS sur
le bouton du raccord au moment
d’insérer le tuyau dans le pistolet.
Assemblage du PVC souple
tuyau à haute pression
Vissez le PVC souple tuyau à
haute pression (B) dans le sens
horaire sur le raccord situé en
bas à gauche, sur la face avant
(A) de l’appareil. Retirez le collier
vers l’arrière et insérez l’embout
dans la sortie d’alimentation en
eau susamment profondément
de sorte que le collier puisse être
vissé sur le filet et serré à la main.
S’il faut faire moins de six tours,
alors le raccord du PVC souple
tuyau à haute pression n’est pas
correctement serré. Il est plus
facile d’engager le collier sur le
filet si la laveuse à pression est
positionnée directement devant
soi. Le fait de ne pas serrer
correctement le PVC souple
tuyau à haute pression aura
pour eet de déconnecter le
tuyau dès que l’appareil sera mis
en marche. Une telle situation
n’endommagera pas l’appareil.
Reconnectez simplement le
tuyau et assurez-vous de le serrer
correctement sur le raccord de
l’appareil.
Remarque : NE SERREZ PAS
avec une pince ou une pince-
étau.
2
1
5
B
J
Pour libérer le tuyau (B) du
pistolet pulvérisateur (J), pous-
sez le bouton du raccord vers la
gâchette. Le tuyau se séparera
du raccord.
pulvérisateur (J) est verrouillé,
insérez la lance haute ou basse
pression (G) ou la lance turbo (H)
dans le pistolet, puis poussez et
tournez dans le sens horaire. Pour
retirer, poussez en tournant dans
le sens anti-horaire .
Remarque : Poussez toujours le
bouton de verrouillage de sécurité
pour verrouiller la gâchette r
lorsque vous changez de lance
afin de ne pas risquer d’éjecter
accidentellement la lance durant le
démontage.
Remarque : Lorsque vous utilisez
la lance turbo, assurez-vous que
la buse turbo est bien vissée à
l’extrémité de la lance avant de
l’utilisez.
Remarque : La buse de la lance
turbo n’est pas réglable.
Déverrouillage
Verrouillé
8
9
