BEA 10KEYPADU - Remarques Sur Linstallation

Page 2 of 5 75.5892.03 KEYPADS 20171013
10KEYPADU / 10KEYPADUSL
10KEYPADU
10KEYPADUSL
C
A
A
-
+
}
-
+
1 Rouge (énergie +)
2 Noir (énergie masse)
3 Marron (aimant de porte)
4 Orange (bouton de sortie zone 1)
5 Jaune (bouton de sortie zone 2)
6 Vert (bouton de sortie – COM)
7 Blanc (NO)
8 Rose (COM)
9 Aqua (NC)
10 Bleu (NO)
11 Violet (COM)
12 Gris (NC)
8”
0.5W conseillé
13 Marron/Blanc (sonnette)
14 Noir/Blanc (sonnette)
Shielding line
Entrée DC: 12V - 24V
Entrée AC: 12V - 24V
Bouclier masse
Zone 1
OUVRIR
(sec)
Zone 2
OUVRIR
(sec)

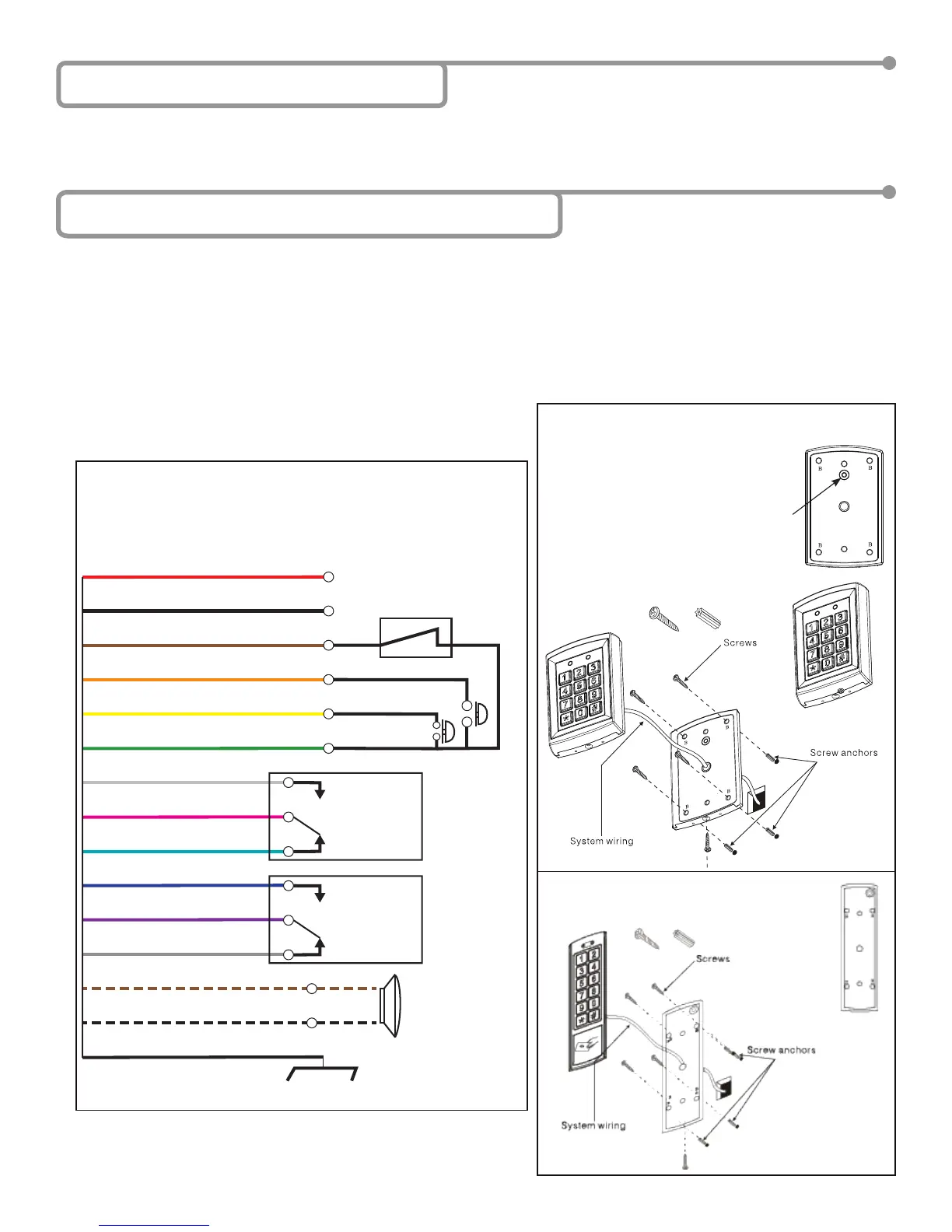

5 Installation – mécanique et électrique
4 Remarques sur l’installation
• Manipulez soigneusement l’équipement.
• Ajoutez de l’enduit frein pour lets sur toutes les vis avant la pose.
• Serrez bien les vis.
1. En utilisant la clé hex. fournie, retirez la vis de retenue du boîtier au bas du clavier.
2. Utilisez le gabarit de perçage et percez les trous nécessaires. Pour un montage en applique, percez les 4 trous (B) selon
l’illustration ci-dessous; pour un montage en rangée simple, percez les 2 trous (A) selon l’illustration ci-dessous.
3. Fixez la plaque de support du boîtier au mur avec les vis fournies. Assurez-vous de passer le câble par le trou central (C) selon
l’illustration ci-dessous. Maintenez le clavier à l’horizontale.
4. Raccordez les ls selon le schéma de câblage suivant.
5. Installez le clavier sur la plaque de support en utilisant les vis fournies.
ATTENTION : Ne pas
endommager le capteur
anti-sabotage.
Câblage
