56
Notice de montage et d’utilisation

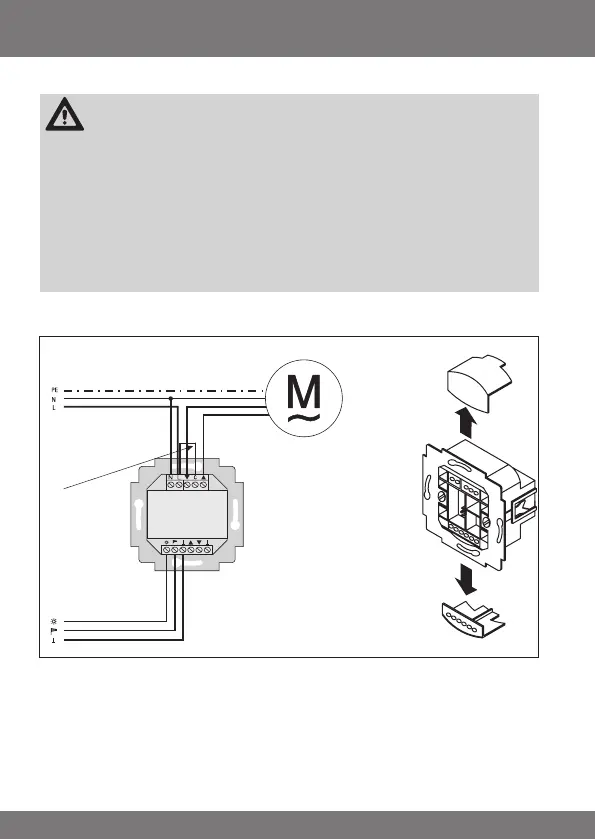

Branchementcommeappareildecommandedumoteur
 Avertissement
• Risquedeblessurepouvantêtreprovoquépardesdéchargesélec-
triques.
• Lebranchementdoitobligatoirementêtreeffectuéparunélectricien
spécialiséautorisé!
• SilaSWC52commandeplusd’unmoteur,lesmoteursdoiventêtre
découpléspardescommutationsàrelais.Cedécouplagen’estpas
nécessairepourlesmoteursBeckeravecndecourseélectronique.
Observezlecourantdecommutationdel’appareil.
1. Pour brancher le bloc d’alimentation de la SWC52, procédez comme suit :
2. Replacez les capuchons de protection sur le bloc d’alimentation.
3. Fixez le bloc d’alimentation dans la boîte.
4. Insérez l’élément de commande dans le cadre et introduisez-le dans le bloc
d’alimentation.
capteur
vert/jaune
bleu
brun/noir
pont
moteur tubulaire
central
noir/brun
SWC52
