Aansluitenalsgroepsbediening
 Waarschuwing
Wanneerdebesturingbijv.alsgroepsbesturingwordtgebruikt,mager
geenbrugtussendeklemmenLenCzijngeplaatst!

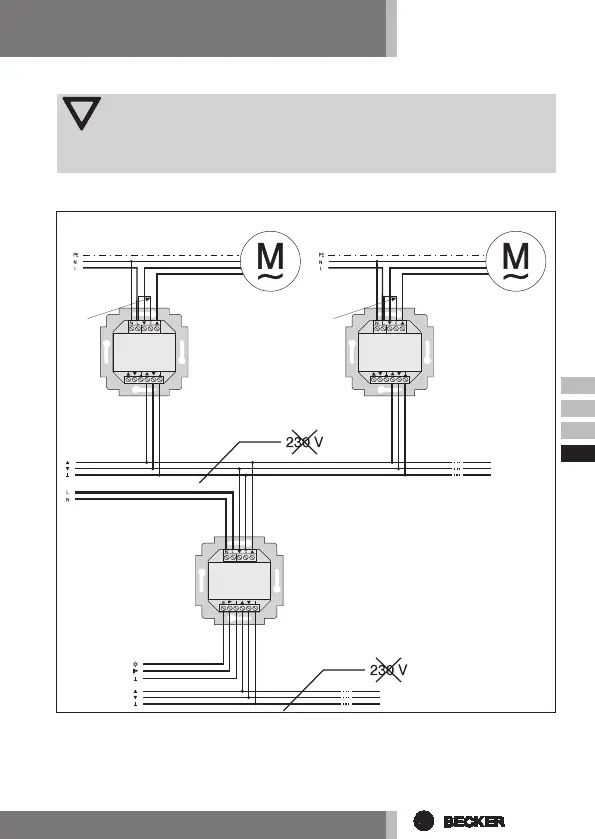

1. Sluit het voedingsgedeelte van de SWC52 als volgt aan:
2. Plaats de beschermkap weer over de voeding.
3. Bevestig het voedingsgedeelte in de inbouw/opbouwdoos.
4. Bevestig het bedieningsgedeelte in het frame en steek vervolgens dit geheel
in de daarvoor bestemde connector.
groen-geel groen-geel
blauw blauw
bruin/zwart bruin/zwart
Buismotor Buismotor
zwart/bruin zwart/bruin
BrugBrug
Sensor CENTRAAL
INDIVIDUEELCENTRAAL
INDIVIDUEELCENTRAAL
UC52
UC52
SWC52
