9

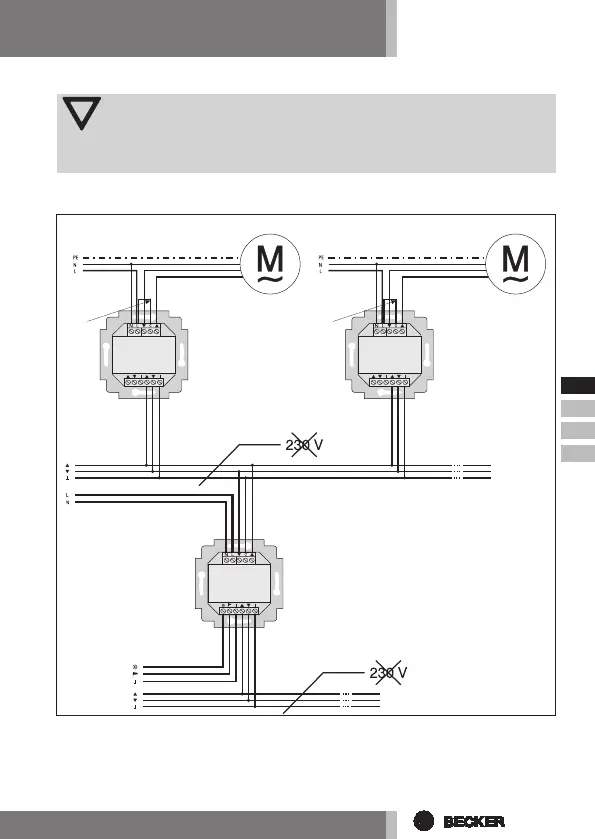

AnschlussalsGruppensteuergerät
 Achtung
WirddieSteuerungz.B.alsGruppensteuergerätverwendet,darfkeine
BrückezwischendenKlemmenLundCeingelegtsein!
1. Schließen Sie das Netzteil der SWC52 wie folgt an:
2. Setzen Sie die Schutzkappen wieder auf das Netzteil.
3. Befestigen Sie das Netzteil in der Dose.
4. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
grün-gelb grün-gelb
blau blau
braun/schwarz braun/schwarz
Rohrantrieb Rohrantrieb
schwarz/braun schwarz/braun
BrückeBrücke
Sensor ZENTRAL
EINZEL EINZELZENTRAL ZENTRAL
Zentral-
leitung
UC52
UC52
SWC52
