Becker R35/8G - Aanwijzingen Voor de Elektricien en Rolluikspecialist; Technische Gegevens; Aansluitvoorbeeld

27
DE
GB
FR
NL
Typ R35/8G R60/8G R120/3G
Nominaal moment (Nm) 35 60 120
Aandrijftoerental (min
-1
) 8 8 3
Eindschakelaarbereik
36 omwentelingen
Aansluitspanning 12 V DC 24 V DC 24 V DC
Aansluitvermogen (W) 100 150 120
Nominale stroomopname (A)
9 6,3 5
Bedrijfsmodus S2 4 Min.
Isolatieklasse IP 44
Kleinste asdiameter (mm) 60 60 60
Aanwijzingen voor de elektricien en rolluikspecialist
Bediening met afzonderlijke toets
Technische wijzigingen voorbehouden
Beckerbuismotoren met mechanische einduitschakeling mogen niet parallel geschakeld worden. Gebruik voor de gelijktij-
dige aansturing van meerdere motoren overeenkomstige besturingen van de firma Becker.
Andere apparaten of verbruikers (lampen, relais, enz.) mogen niet rechtstreeks aangesloten worden op de aansluitleidingen
van de motoren. Hiervoor moeten de motoren en de bijkomende apparaten ontkoppeld worden door relaisbesturingen. Bij de
installatie van de motoren moet een volledige scheidingsmogelijkheid van het net voorzien worden met een minimale contac-
topeningsbreedte van 3 mm per pool (VDE 0700).
Opgelet!
Gebruik enkel mechanisch of elektrisch vergrendelde schakelelementen met een karakteristieke nulaf
-
stelling! Bescherm de elektrische aansluitingen tegen vocht.
Beckerbuismotoren dragen de CEaanduiding. Deze motoren voldoen aan de geldende EUrichtlijnen en aan de
EMCvoorschriften.
Indien de motor gebruikt wordt met apparaten die storingsbronnen bevatten, dan moet de elektricien zorgen voor een over
-
eenkomstige ontstoring van de betrokken apparaten.
Technische gegevens

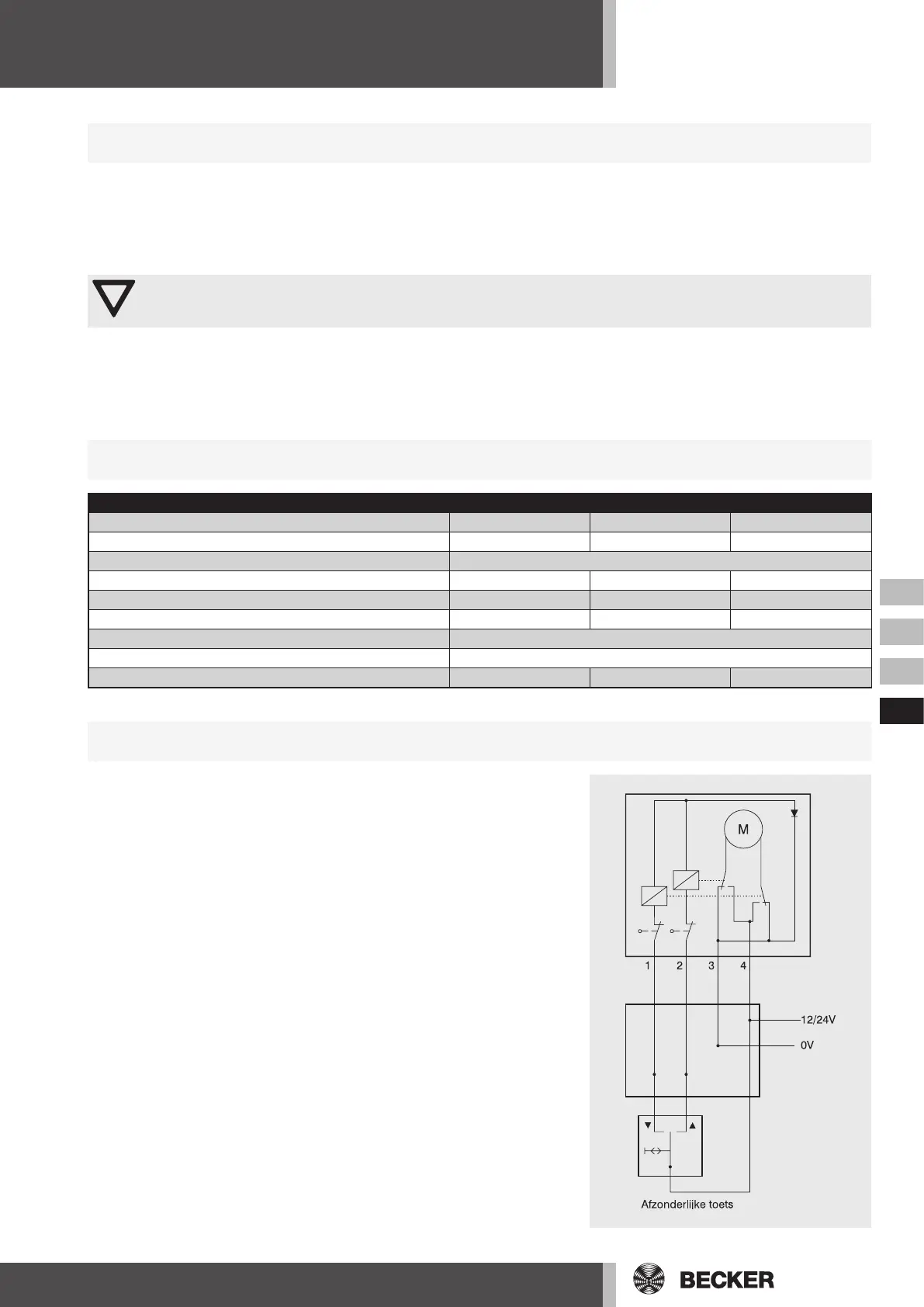

Aansluitvoorbeeld
