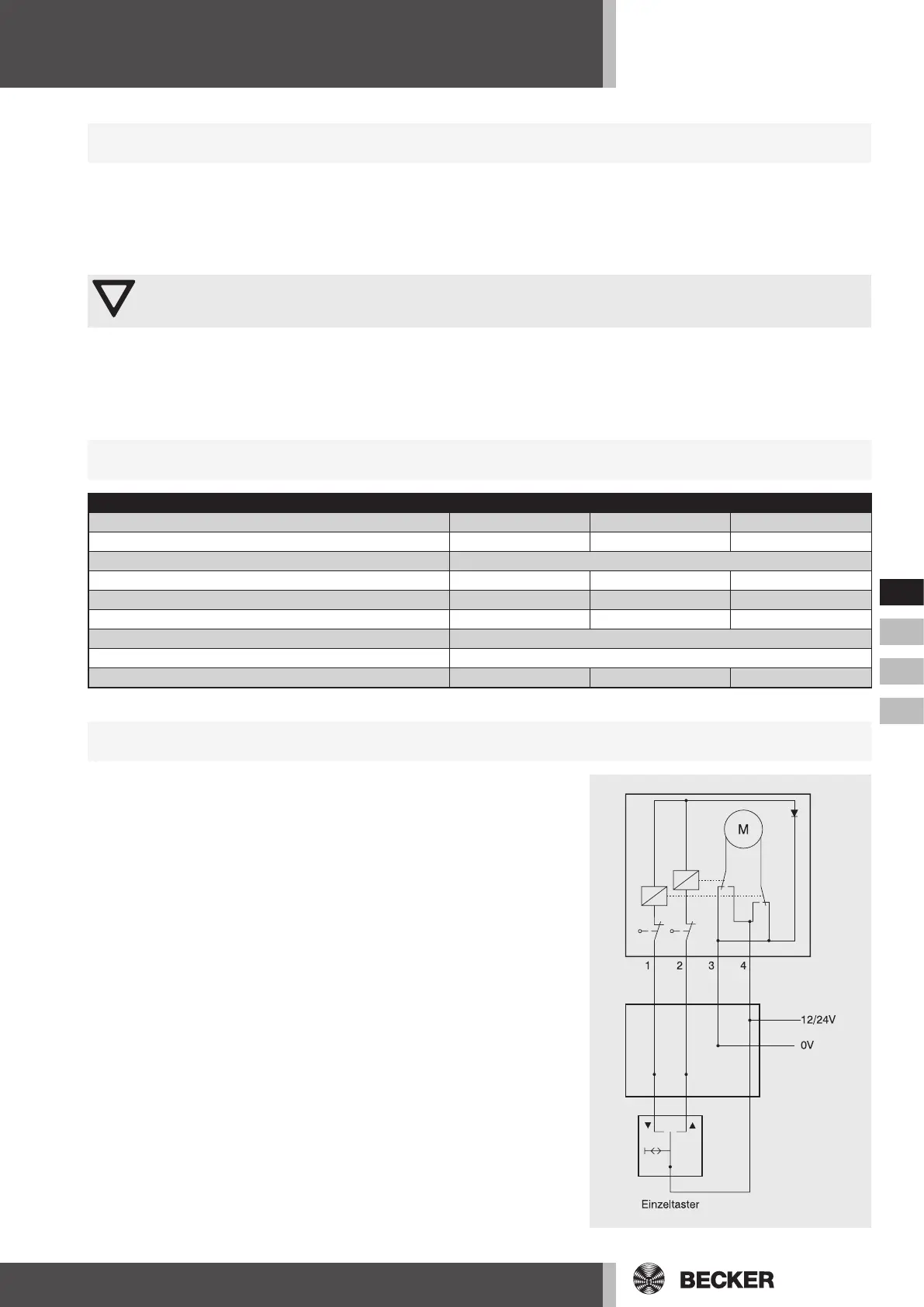

Becker R35/8G - Hinweise für den Elektrofachmann; Technische Daten; Anschlussbeispiel

9
DE
GB
FR
NL
Typ R35/8G R60/8G R120/3G
Nennmoment (Nm) 35 60 120
Abtriebsdrehzahl (min
-1
) 8 8 3
Endschalterbereich 36 Umdrehungen
Anschlussspannung 12 V DC 24 V DC 24 V DC
Anschlussleistung (W) 100 150 120
Nennstromaufnahme (A)
9 6,3 5
Betriebsart
S2 4 Min.
Schutzart
IP 44
Kl. Rohrinnen-Ø (mm) 60 60 60
Hinweise für den Elektrofachmann
Bedienung mit Einzeltaster
Technische Änderungen vorbehalten
Becker-Rohrantriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden. Verwenden Sie zur gleich-
zeitigen Ansteuerung mehrerer Antriebe entsprechende Steuerungen aus dem Hause Becker.
Sonstige Geräte oder Verbraucher (Lampen, Relais, etc.) dürfen nicht direkt an die Anschlussleitungen der Antriebe ange
-
schlossen werden. Hierzu müssen die Antriebe und die zusätzlichen Geräte durch Relaissteuerungen entkoppelt werden. Bei
der Installation des Antriebes muss eine allpolige Trennmöglichkeit vom Netz mit mindestens 3 mm Kontaktöffnungsweite pro
Pol vorgesehen werden (VDE 0700).
Achtung
Setzen Sie nur mechanisch oder elektrisch verriegelte Schaltelemente mit einer ausgeprägten Nullstel
-
lung ein! Schützen Sie die elektrischen Anschlüsse vor Feuchtigkeit.
Becker-Rohrantriebe tragen die CE-Kennzeichnung. Diese Antriebe entsprechen den geltenden EU-Richtlinien und erfüllen
die EMV-Vorschriften.
Sollte der Antrieb mit Geräten betrieben werden, die Störquellen enthalten, hat der Elektroinstallateur für eine entsprechende
Entstörung der betroffenen Geräte zu sorgen.
Technische Daten
Anschlussbeispiel
