4. Détection du contact
Pour l’option détection de contact sur le véhicule il est nécessaire de connecter le fil blanc (+ 12V après contact) sur un + 12V après
contact du véhicule. Attention, ce fil est nécéssaire pour l’éventuel codage des télécommandes.

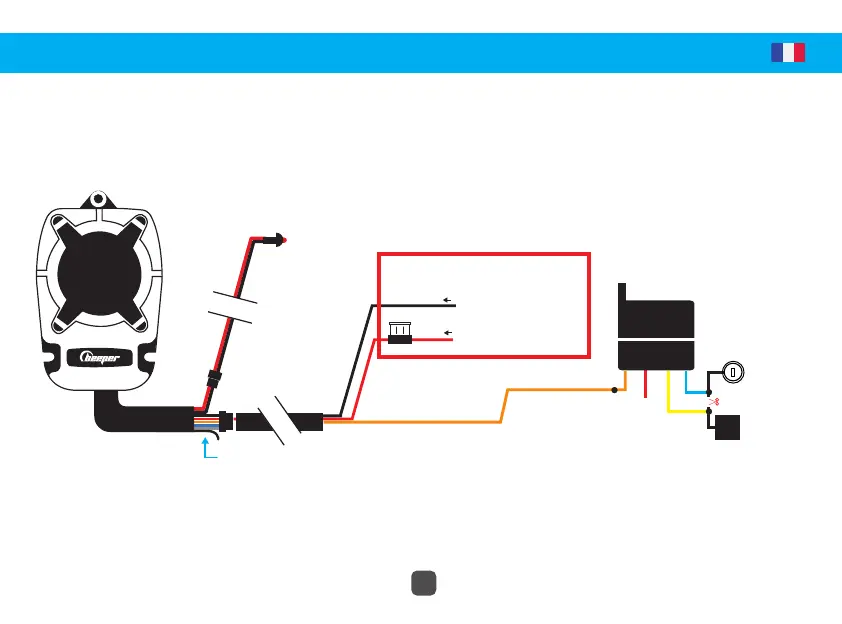

3. Relais de coupure démarreur
Le relais de coupure démarreur vous permet de couper l’alimentation du contacteur de clé au démarreur.
Il sera nécessaire d’ajouter le module de relais universel 12V 4 broches 30A (ref. TSX-RCM)
Sirène centrale
Antenne
(ne pas connecter)
10 cm
LED d’indication
2 m
2 m
ORANGE
Relais de coupe
démareur
Neiman
+12V
Batterie
COUPER
Démareur
87A
30
85
86
- 200 mA
Masse (-)
+12V Batterie
NOIR
ROUGE
Connexions
OBLIGATOIRES
10
OPTIONS
Ref. TSX-RCM
