40
OPTIONEN
4. Kontakterkennung
Für die Kontakterkennungsmöglichkeit am Fahrzeug ist es notwendig, das weiße Kabel (+12V nach Zündung) mit +12V nach Zündung
des Fahrzeugs zu verbinden. Achtung, dieses Kabel ist für die mögliche Codierung der Fernbedienungen notwendig.

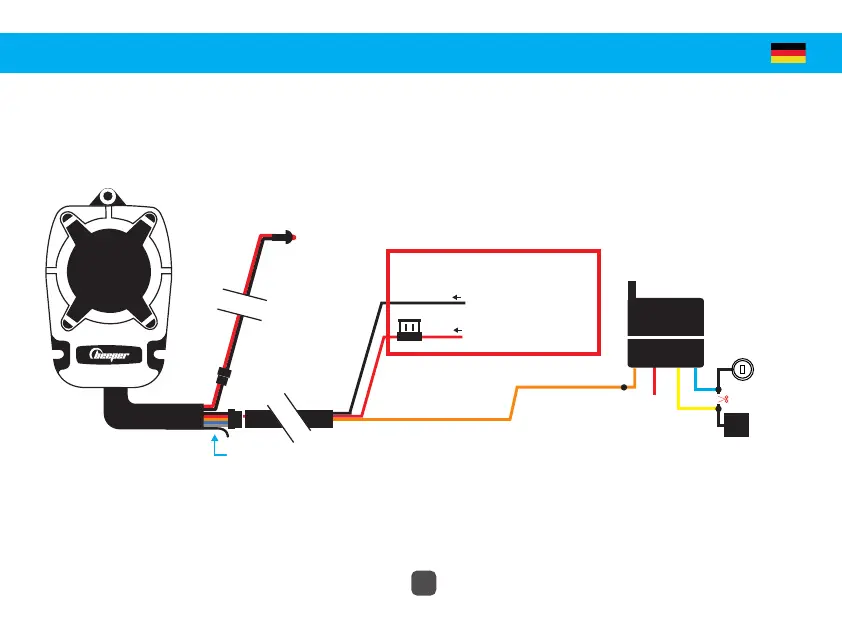

3. Starter-Trennrelais
Mit dem Anlasser-Abschaltrelais können Sie die Stromversorgung vom Schlüsselschalter zum Anlasser unterbrechen.
Es muss das 12V 4-Pin 30A Universal-Relaismodul (Ref. TSX-RCM) hinzugefügt werden.
10 cm
2 m
2 m
ORANGE
Trennrelais
Anlasser
Neiman
+12V
Batterie
SCHNEIDEN
Anlasser
87A
30
85
86
- 200 mA
Ref. TSX-RCM
Zentrale Sirene
Antenne
(nicht verbinden)
Anzeige-LEDs
Masse (-)
+12V Batterie
SCHWARZ
ROT
Verbindungen
OBLIGATORISCH
