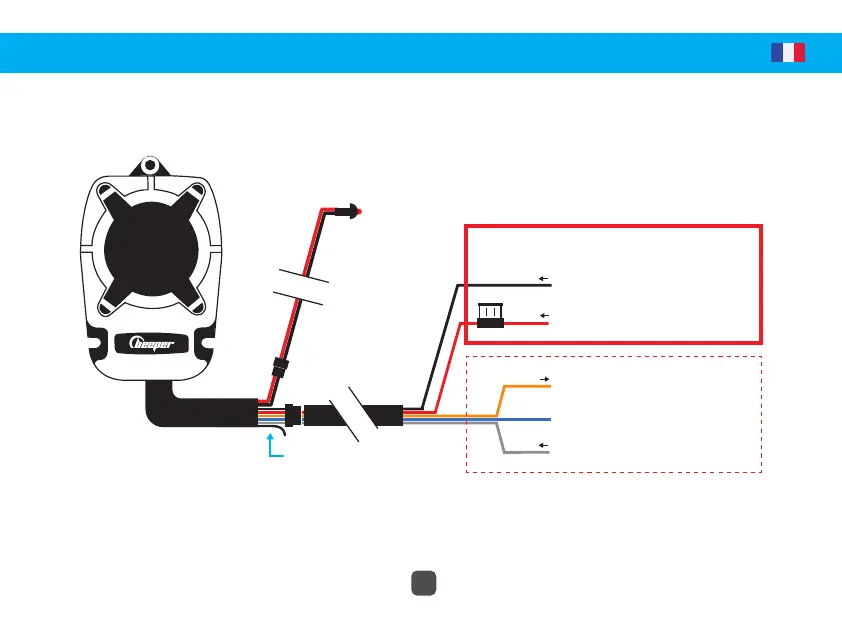

INSTALLATION DU SYSTÈME
5
Sirène centrale
Antenne
(ne pas connecter)
+12V batterie
10 cm
LED d’indication
200mA (-)
Périmétrie (-)
+12V APC
2 m
2 m
87A
30
Masse (-)
+12V Batterie
NOIR
ROUGE
ORANGE
BLEU
BLANC
Connexions
OBLIGATOIRES
Connexions
OPTIONNELLES
(voir détails page 9)
